Astro city écran noir + interférence (le classique)

Aller en bas

Astro city écran noir + interférence (le classique)

Message par Pabz le Mar 31 Oct 2017 - 13:43

Salut à tous,

Nouveau sur le forum, je publie ce post car il est temps pour moi de mettre les mains dans le moteur.

MA BORNE
Astro City avec :
- slot MVS + 161 in 1
- platine Nanao MS8-29
- écran Toshiba de 29"

MON PROBLÈME
(historique)
Depuis 1 semaine plus rien quand j'allumais la borne, mis à part le néon et le son OK.
L'écran était noir et semblait ne pas s'allumer. Pas de grésillement, pas de crépitement pas de sifflement.

(aujourd'hui)
Mais en écrivant ce post, en déplaçant la borne (branchée sur une autre prise) et en la rallumant pour faire des photos j'ai désormais un écran avec un affichage en 2 temps ce qui me redonne immédiatement espoir. Vous êtes trop forts  Cool

1. Pas de bruit + effet d’interférence + image réduite


puis au bout de 10 sec environ

2. Grésillement + effet d'interférence + image en bande


Pour info et si ça peut aider c'est dans le 2eme temps que l'arrière de l'écran s’éclaire. C'est le même délire avec ou sans PCB.

DES SOLUTIONS
Certains évoquent déjà un réglage écran ou un fusible et également la piste d'un condensateur HS sur la platine

Par ou je commence ???

Merci à tous pour votre aide.

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par raditz le Mar 31 Oct 2017 - 14:32

Oublie le fusible si l'écran s'allume.
Il faut que tu sortes ta platine pour l'examiner (soudures).
As-tu fait des modif depuis que l'image foire ?
avatar
raditz
Pièce unique
Pièce unique

Messages : 5080
Date d'inscription : 25/10/2015
Age : 39
Localisation : Planète Vegeta (13)

https://www.instagram.com/geraldino_fabrini_raditz/

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Mar 31 Oct 2017 - 14:48

Aucune modif.

Pour info je viens de rallumer et rebelote, écran noir sans bruit.
Parfois c'est un écran noir et d'autre fois c'est cette image en 2 temps avec des interférences.

Est-ce qu'à ce stade il peut être intéressant de mesurer la tension au niveau du peigne Jamma ?



Si oui, j'ai à peu près pigé ce qu'il fallait mesurer via d'autre post, en revanche je ne sais pas comment procéder car les broche sont cachées par les caoutchoucs ; ça s'enleve, ça se déclipe, ça s'arrache (blague) ?

Merci

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par raditz le Mar 31 Oct 2017 - 15:10

Bizarre ton problème, jamais vu ça. Quelques pistes...

D'abord, niveau de la platine / télécommande (en gras ma piste privilégiée) :
- teste les potards "v.hold" ou "h.hold"
- faut que tu sortes la platine, surement une soudure, un condensateur ou une résistance à changer (tu le verras de visu)

Ensuite au niveau du peigne, tu mets un coup de cutter sur la gaine thermo pour vérifier les connexion :
- le câble synchro au niveau du peigne (P)
- les masses (GROUND)



Tu as testé avec un autre système que mvs ?
avatar
raditz
Pièce unique
Pièce unique

Messages : 5080
Date d'inscription : 25/10/2015
Age : 39
Localisation : Planète Vegeta (13)

https://www.instagram.com/geraldino_fabrini_raditz/

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Spike Spiegel le Mar 31 Oct 2017 - 15:15

Et ça peut pas tout simplement venir du slot ?
T'en as essayé un autre ?

Édit : j'avais pas vu ta question sous l'image @raditz

_________________
avatar
Spike Spiegel
Mintissime !
Mintissime !

Messages : 1956
Date d'inscription : 25/10/2015
Localisation : A l'ouest

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Mar 31 Oct 2017 - 15:33

J'ai que la slot MVS sous la main, mais est-ce que la Pandora pourrait être mise en cause ?

pour la platine je me réserve ça pour demain.
J'ai vu qu'il fallait pas trop faire le malin avec le THT.

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par raditz le Mar 31 Oct 2017 - 15:43

@Pabz a écrit:J'ai que la slot MVS sous la main, mais est-ce que la Pandora pourrait être mise en cause ?

Oui : http://www.gamoover.net/Forums/index.php?topic=30167.0

Faut que tu achètes (te fasses prêter) un autre système avant d'en venir à la platine.
avatar
raditz
Pièce unique
Pièce unique

Messages : 5080
Date d'inscription : 25/10/2015
Age : 39
Localisation : Planète Vegeta (13)

https://www.instagram.com/geraldino_fabrini_raditz/

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Spike Spiegel le Mar 31 Oct 2017 - 15:44

T'as le problème avec le slot, la pandora ou les 2 ?

_________________
avatar
Spike Spiegel
Mintissime !
Mintissime !

Messages : 1956
Date d'inscription : 25/10/2015
Localisation : A l'ouest

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Mar 31 Oct 2017 - 16:07

Me faire prêter un autre système... hum hum Rolling Eyes
tester une autre PCB peut pas déjà suffire ? Actuellement j'ai la Pandora 1 (161 in 1).

Des contacts sur Nantes ?

@raditz, en tout cas les photos du topic sur gamoover ressemblent bien à mon problème Wink et la solution est en lien avec les réglages écran.

Je vais faire des tests à ce niveau là, je m'y colle ce soir et vous redis.

Merci pour votre implication

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par raditz le Mar 31 Oct 2017 - 16:15

Oui, une pcb fera l'affaire pour tes tests.

@Pabz a écrit:Actuellement j'ai la Pandora 1 (161 in 1)

Attention, ce n'est pas pareil :
- la pandora est un système jamma d'émulation à bas coût : composants de mauvaise qualité, résolutions bâtardes, déconseillé.
- la 161 in 1 est une cartouche qui émule la cartouche originale, sur système original (slot MVS) : c'est très proche de l'original (petits problèmes de sons ou glitches graphiques selon les jeux).
avatar
raditz
Pièce unique
Pièce unique

Messages : 5080
Date d'inscription : 25/10/2015
Age : 39
Localisation : Planète Vegeta (13)

https://www.instagram.com/geraldino_fabrini_raditz/

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Mar 31 Oct 2017 - 16:30

OK pour la PCB, je vais me rapprocher des magasins de retrogaming sur Nantes, ils auront surement des contacts.

C'est bien la cartouche 161 in 1 que j'ai du coup.

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par theWave le Mer 1 Nov 2017 - 10:00

Teste ca: essaye de laisser allumer plusieurs minutes voir si une amélioration apparait.
Si c'est la cas c'est probablement les condos de ta platine qui en ont marre.

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 6209
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Mer 1 Nov 2017 - 16:19

Salut à tous,

j'ai mesuré la tension en 3 et 4 = 5,2V
en 5 = -5,1V
en 6 = 11,9
et en 13 = 0,7V (normal ?)

@theWave j'ai laissé allumé plusieurs minutes malgré le bruit (inquiétant), l'affichage varie.
Voir la vidéo + descriptif : https://youtu.be/kl0k11PZpcc

PS : pas de son ni néon allumé = normal car j'ai tout débranché pour enlever la façade, mais ça fonctionne puisque testé hier.

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par raditz le Mer 1 Nov 2017 - 16:45

Ton slot est en mode test, on voit (vaguement) la crosshatch, donc ton jeu ne boot pas.
Faut tester avec un autre slot.
avatar
raditz
Pièce unique
Pièce unique

Messages : 5080
Date d'inscription : 25/10/2015
Age : 39
Localisation : Planète Vegeta (13)

https://www.instagram.com/geraldino_fabrini_raditz/

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Mer 1 Nov 2017 - 17:20

Ma faute, la cartouche n'était pas bien enclenchée Embarassed
J'ai refilmé du coup avec le son :
https://www.youtube.com/watch?v=bFS5VL-7TiU

Ce n'est donc pas la Slot mais peut être bien un condensateur de la Platine, comme certain l'évoquait.

J'ai commandé un CapKit sur Ebay mais il arrivera dans 10j (au mieux)

Si je démonte la platine et que je trouve le(s) suspect(s), je trouverais mon bonheur dans n'importe quel magasin d'électronique ?

Concernant le démontage de la platine d'après ce que j'ai lu, j'oublie de passer par derrière sans mauvais jeu de mot.
Démonter l'écran tout seul ça se fait ou faut mieux être deux ?
Merci

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Invité le Mer 1 Nov 2017 - 19:10

c'est bizarre qu'en déplacant la borne il y ait eu du changement

ca fait penser à un souci sur la platine suggéré par raditz


Invité
Invité


Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Mer 1 Nov 2017 - 22:46

Bon, je me suis renseigné un minimum avant de m'engager dans le démontage de la platine. Je mets ici les tutos et conseils que j'ai trouvé, ça pourra aider.

Décharger le THT IMPORTANT :
https://www.flipjuke.fr/decharger-haute-tension-tube-cathodique-t11154.html

Démonter la platine :
http://www.gamoover.net/tuto/changement-platine-tri-fr%C3%A9quence-naomi-universal-cab (c'est pas pour une Astro City mais le principe est le même me semble-t-il)

Installer le CapKit :
http://www.gamoover.net/tuto/installer-un-capkit

J'avoue que décharger le THT me fait flipper, j'attends donc le soutien d'un pote électricien.
Je vous donne des news d'ici une semaine.

Merci à tous

_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Joker le Mer 1 Nov 2017 - 22:55

La décharge de tht c'est pas  si compliqué ,laisse ta borne éteinte 2/3 jours normalement il reste plus grand chose ...

_________________
"Il est indispensable d'avoir une euro dans un setup arcade" :Raditz 2/02/2018.


avatar
Joker
Scellé
Scellé

Messages : 2725
Date d'inscription : 01/10/2016
Age : 41
Localisation : Bordeaux

https://youtu.be/6u-tp2f_Pt8

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par Pabz le Ven 17 Nov 2017 - 10:29

Salut à tous,

J'ai reçu le CapKit cette semaine et hier soir j'ai entrepris de démonter la borne pour sortir le tube, le décharger et démonter la platine pour jeter un oeil.

Un pote m'a aidé et tout s'est bien passé.
La tétine est bien relou tout de même...

Au niveau de la platine, un certain nombre de résistances ont eu très chaud ou leur pattes sont oxydées.

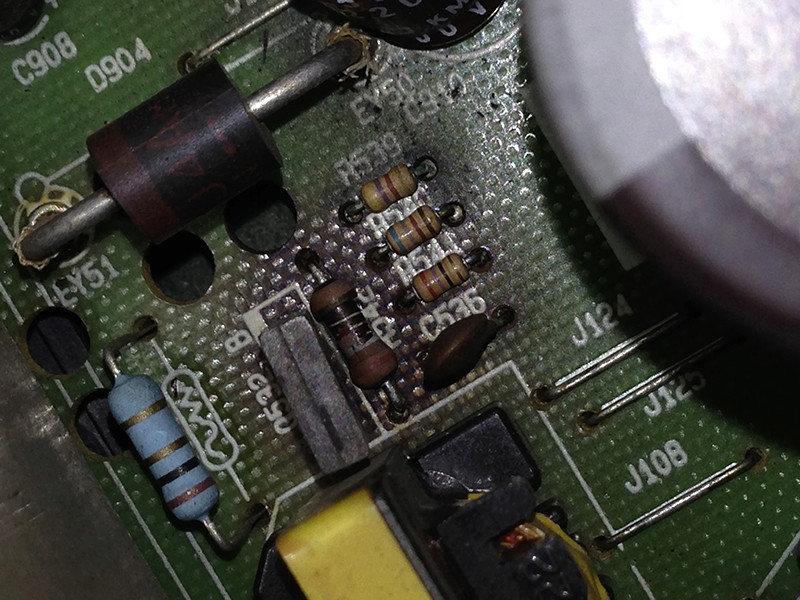

Notamment la résistance R542 bien cramée, mesurée à 1,8k Ohm (violet bleu rouge silver) pour une valeur normale qui devrait être de 7,6k Omh (si on s'est pas planté dans les calculs  Rolling Eyes  )



On constate qu'elle a déjà été remplacée, est-ce une zone sensible connue sur la MS8-29 ?

Sinon :
- les condensateurs polarisés sur la platine (ceux à changer normalement via le Capkit) ont l'air en très bonne état
- les 2 fusibles sont bons

Merci


_________________
J'ai toujours trouvé ce type louche
avatar
Pabz
Bootleg
Bootleg

Messages : 11
Date d'inscription : 31/10/2017
Localisation : Nantes

Revenir en haut Aller en bas

Re: Astro city écran noir + interférence (le classique)

Message par raditz le Ven 17 Nov 2017 - 10:59

Oui, pour la MS8 il y a des zones noircies sur toutes les platines, c'est "normal".
Si tu as un doute, remplace. Le problème c'est que les couleurs des anneaux des résistances sont souvent eux aussi usés, difficile de déterminer la valeur de la résistance. Et point fâcheux, très peu de ressources/docs sur la MS8.
avatar
raditz
Pièce unique
Pièce unique

Messages : 5080
Date d'inscription : 25/10/2015
Age : 39
Localisation : Planète Vegeta (13)

https://www.instagram.com/geraldino_fabrini_raditz/

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
