Connecteur alimentation NeoGeo

Message par jukkami le Mar 13 Déc 2016 - 16:42

Bonjour

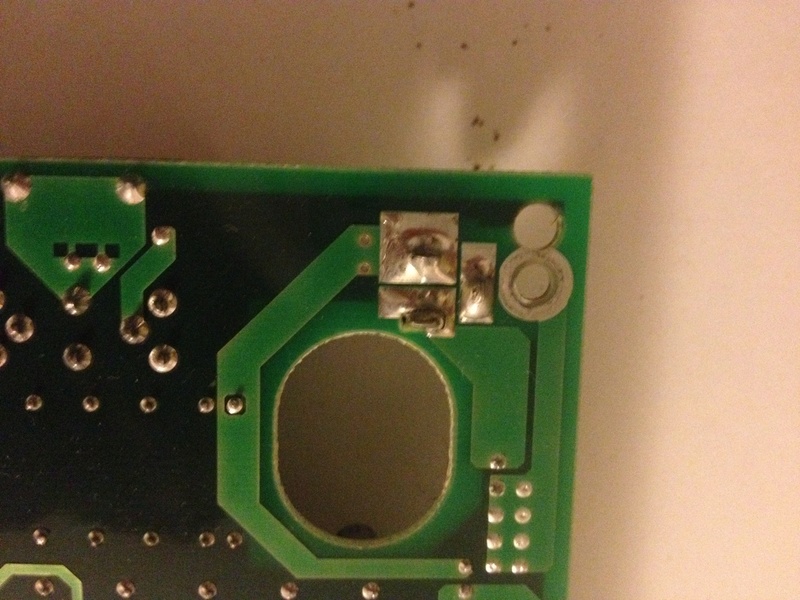

J'ai un petit souci sur ma NeoGeo et particulièrement avec le connecteur d'alimentation. J'ai déjà ressoudé une des pattes dont la soudure avait séchée.

Avant mon intervention :


LE problème est partiellement corrigé car il arrive que la console ne s'allume pas correctement, je suis obligé de triturer le câble d'alimentation dans le connecteur pour que ça marche (et ensuite la console s'allume et peut tourner 2h sans soucis).

J'ai remarque que le connecteur d'alimentation était un peu oxydé à l'intérieur. Alors voilà ma question :

Est-ce qu'il est possible de changer ce connecteur d'alimentation et si oui par quel modèle ?

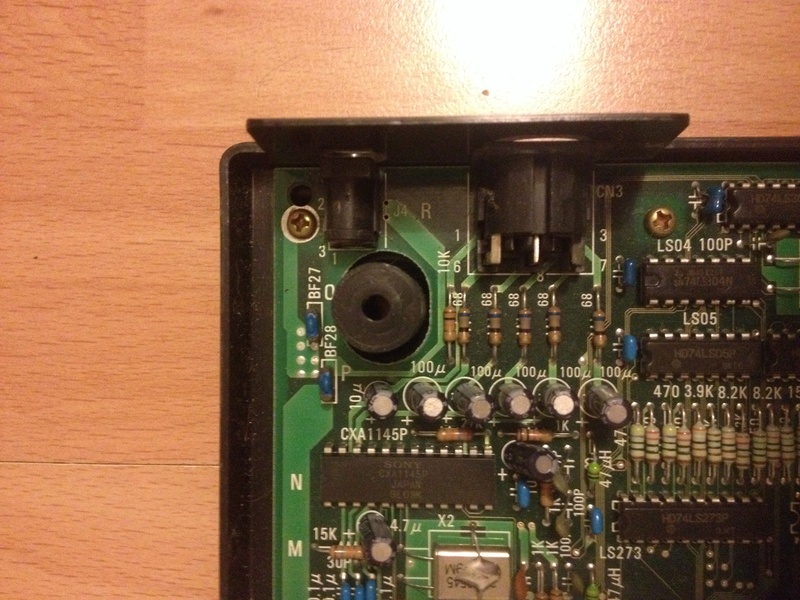

Et si des connaisseurs peuvent me dire quel révision de carte-mère j'ai car je n'ai pas d'indication sur la carte et je n'ai pas retrouvé de modèle identique sur le net :



Merci yesss

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par Joker le Mar 13 Déc 2016 - 22:18

Avant de changer le connecteur tu as testé la bombe contact ?

_________________
Non mais ...

avatar
Joker
Mintissime !
Mintissime !

Messages : 1706
Date d'inscription : 01/10/2016
Age : 40
Localisation : Bordeaux

https://youtu.be/6u-tp2f_Pt8

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par jukkami le Mer 14 Déc 2016 - 8:54

Je pourrais tenter ça effectivement. Merci.

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par theWave le Mer 14 Déc 2016 - 9:38

Si tu as ressoudé, le problème doit être réglé.
Tu dois effectivement avoir de l'oxydation sur la jack de l'alim.

Essaye de gratter et n'hésite pas à utiliser de la bombe contact oui ça éliminera les dépôts. Pense aussi à l'intérieur du jack et nettoyant avec un truc pointu.

Dans le pire des cas tu pourrais changer le jack en le remplaçant, ce sera très efficace mais pas très joli.

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par capsule.corp le Mer 14 Déc 2016 - 14:18

C'est une PCB Nec que tu as là. Il s'agit des toutes premières PCB, celle avant les 3.3.
Un pièce de collection que tu as là cher ami. Vraiment dommage qu'elle merdouille.

_________________
slug ok prison
avatar
capsule.corp
Near-mint
Near-mint

Messages : 576
Date d'inscription : 29/10/2015
Age : 31
Localisation : dans la cambrousse

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par jukkami le Mer 14 Déc 2016 - 16:11

Je vais déjà tenter la bombe contact, je vais aller m'en acheter ce weekend.

@capsule.corp : J'ai un n° de série assez bas, dans les 3000.
Sais-tu quel est la qualité de l'affichage en RGB sur cette carte-mére ?
Je n'ai pas d'autres consoles pour comparer.


_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par capsule.corp le Mer 14 Déc 2016 - 16:23

La meilleure qualité rgb sont celles avec serial compris entre 20000-38999, je crois. Ceux sont principalement des consoles US/EURO.
Mais la tienne est bien aussi, un petit cran en dessous, je pense.
Voici un petit tableau pour résumer:

Serial #    Version    RGB     Composite
1-10,000        1      B B
10,001-14,000 2      B B
14,001-19,999 3      B B
20,000-38999 4      A B
39000-69,999 5      C A
70,000-169,999 6      C A
170,000-355,999 7.   D A


_________________
slug ok prison
avatar
capsule.corp
Near-mint
Near-mint

Messages : 576
Date d'inscription : 29/10/2015
Age : 31
Localisation : dans la cambrousse

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par theWave le Mer 14 Déc 2016 - 23:32

Tableau refait avec amour:


Serial
Version
RGB
Composite
1-10,000
1
B
B
10,001-14,000
2
B
B
14,001-19,999
3
B
B
20,000-38999
4
A
B
39000-69,999
5
C
A
70,000-169,999
6
C
A
170,000-355,999
7
D
A

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par theWave le Mer 14 Déc 2016 - 23:37


_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par jukkami le Ven 30 Déc 2016 - 21:47

Petit retour sur ce problème. J'ai nettoyé le connecteur d'alimentation avec du nettoyant contact et il semble que le problème soit résolu.
Je n'ai pas eu de faux contacts sur les dernières parties que j'ai faites.

Merci à tous yesss

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Connecteur alimentation NeoGeo

Message par Joker le Ven 30 Déc 2016 - 22:21

A très bien , comme quoi souvent les choses simple ça marche .
