Artefacts sur jeu AES Empty Artefacts sur jeu AES

Message par jukkami le Mar 3 Jan 2017 - 9:34

Hello,

Alors voilà mon soucis, j'ai acheté un King of Fighters 94 et j'ai des artefacts graphiques à certains endroits dans le jeu.
Les défauts ne sont pas énormes mais bien présents.
J'ai ouvert la cartouche pour bien nettoyer les connecteurs mais sans succès.

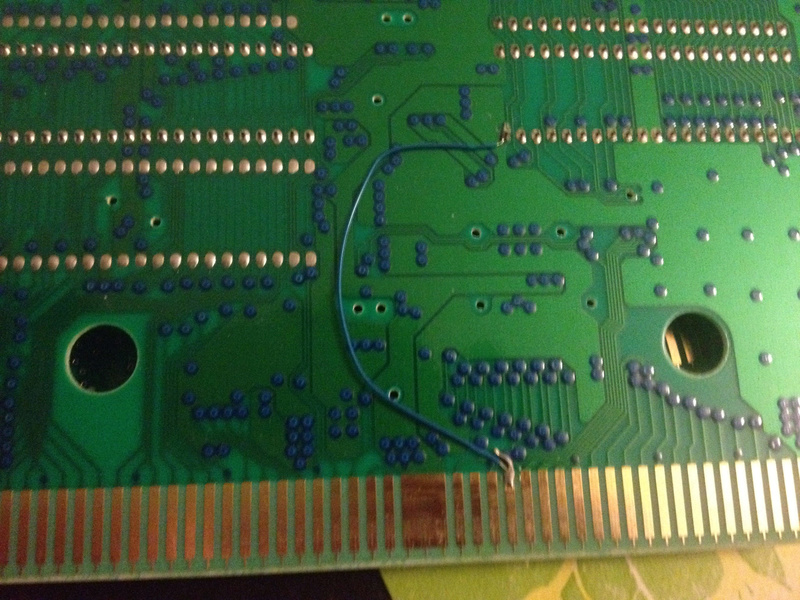

Par contre j'ai repéré un fil sur le PCB :

Artefacts sur jeu AES Pcb_ko10

Je suppose que ce n'est pas normal mais a t'il été soudé par un ancien propriétaire de la cartouche ou en usine ?

Merci thx

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par theWave le Mar 3 Jan 2017 - 9:46

Tu as bien nettoyé les pins de ta cartouche déjà ?

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 6990
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Mar 3 Jan 2017 - 9:53

Oui j'ai nettoyé avec de la bombe contact.
La photo a été prise avant le nettoyage.

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par theWave le Mar 3 Jan 2017 - 12:23

Le fil est normal, d'usine, regarde:

http://www.arcade-collector.com/king-of-fighters-94-neogeo-43

Regarde si tu n'as pas de piste cassée, de soudure sèche (décollée/cassée) dans un 1er temps.

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 6990
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par reimmstein le Mar 3 Jan 2017 - 18:51

Pour les contacts, plus efficace que tout produit ou toute bombe essaie une simple gomme blanche. Ça rattrape les contacts les plus sales sans aucun problème.
reimmstein
reimmstein
Bootleg
Bootleg

Messages : 39
Date d'inscription : 13/12/2016
Localisation : Toulouse

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Sam 7 Jan 2017 - 11:09

J'ai bien nettoyé les connecteurs avec bombe contact et gomme mais j'ai toujours le problème.
Je n'ai pas remarque de problème de soudure mais comme je ne suis pas un spécialiste ça a pu m'échapper.

Un nettoyage des connecteurs de la console pourrait t'il résoudre le problème ? Ou dans la mesure où mes autres jeux passent sans problème cela ne changera rien ?

Sachant que KOF94 est le plus gros jeux que je possède.

En tout cas merci à tous pour votre aide.

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par theWave le Sam 7 Jan 2017 - 16:09

Tu peux nettoyer les contacteurs de ta console en pliant une feuille A4 plusieurs fois et en l'imbibant de nettoyant contact.

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 6990
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Sam 7 Jan 2017 - 16:20

Je vais tester ça ce soir.

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par Invité le Sam 7 Jan 2017 - 16:31

tu utilises quoi comme alim ? origine ?
avatar
Invité
Invité


Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Sam 7 Jan 2017 - 17:08

Non je n'ai pas celle d'origine.

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par Kategohi le Lun 27 Fév 2017 - 20:30

Ta console a un écran bleu a vide?
Essaye de placer la cartouche un peu en porte a faux pour voir.
Kategohi
Kategohi
Used
Used

Messages : 311
Date d'inscription : 23/12/2015
Age : 41

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Mar 28 Fév 2017 - 7:59

Oui j'ai bien un écran bleu au démarrage sans cartouche.
C'est le seul jeu qui me fait ça.

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par Kategohi le Mar 28 Fév 2017 - 8:03

Passe un coup de toile sur les connecteurs cartouche,t'inquiete pas t'as de la marge.
Et alcool a vitre pour finir ce doit être oxydé.
Kategohi
Kategohi
Used
Used

Messages : 311
Date d'inscription : 23/12/2015
Age : 41

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par Baron GIL le Mar 28 Fév 2017 - 8:40

@reimmstein a écrit:Pour les contacts, plus efficace que tout produit ou toute bombe essaie une simple gomme blanche. Ça rattrape les contacts les plus sales sans aucun problème.

J'ai un jeu Megadrive qui refusait catégoriquement de se lancer malgré moultes décapages à la gomme blanche et à l'alcool à brûler... puis the_Vidy m'a donné l'astuce : utiliser la laine d'acier pour décrasser les contacts et fignoler à l'alcool à brûler.

Sinon c'est peut-être une maskrom de graphismes qui flanche scratch
Baron GIL
Baron GIL
Mintissime !
Mintissime !

Messages : 1574
Date d'inscription : 12/08/2016
Age : 40
Localisation : Agen

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Mar 28 Fév 2017 - 8:51

J'ai tout nettoyé avec de la bombe contact mais j'essaierais ton astuce @Kategohi.

@Baron GIL : j'ai aussi pensé à une ROM qui aurais lâché ou alors une piste foiré dans la cartouche mais je n'ai rien vu en l'ouvrant.

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par Kategohi le Mar 28 Fév 2017 - 9:23

Après si c'est une puce (ça peut arriver)
Il faut que tu montre une photo d'écran ou video et essayer sur autre aes.
Kategohi
Kategohi
Used
Used

Messages : 311
Date d'inscription : 23/12/2015
Age : 41

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par glaude 11 le Mar 28 Fév 2017 - 13:43

Sinon moi, j'utilise un bout d'éponge magic eraser pour décrassé en profondeur et en douceur, il y a rien de tel yesss
Après se soi possible que tu es un soucis avec un eprom.
glaude 11
glaude 11
Near-mint
Near-mint

Messages : 959
Date d'inscription : 19/04/2016
Age : 39
Localisation : Valenciennes

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par NeoNathan le Mar 28 Fév 2017 - 15:38

Vérifie tes soudures. Une soudure sèche peut engendrer des soucis graphiques.

_________________
Le loose c'est la loose
NeoNathan
NeoNathan
Loose
Loose

Messages : 157
Date d'inscription : 18/02/2017

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Mar 28 Fév 2017 - 15:45

J'essaierais de décrasser les connecteurs au max avec les différentes techniques que vous m'avez donné.

Quel est le meilleur moyen de repérer une soudure sèche ?

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par glaude 11 le Mar 28 Fév 2017 - 15:55

C'est difficile à voir par moment, la meilleure solution est de faire chauffer ton fer à souder 5 minutes d'étamé la pointe et de refaire tes points un par un.
glaude 11
glaude 11
Near-mint
Near-mint

Messages : 959
Date d'inscription : 19/04/2016
Age : 39
Localisation : Valenciennes

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par NeoNathan le Mar 28 Fév 2017 - 16:20

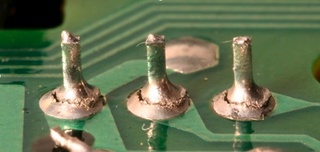

Tu repéreras une soudure sèche par son aspect. L’étain ne fait plus contact avec la piste de la PCB ou avec la patte du composant.
Quelques images tirées du net.

Artefacts sur jeu AES Soudur10 Artefacts sur jeu AES Img_8710

Il se peux qu'elle ne se voit pas (fissure interne). Elle présente un aspect extérieur bizarre (ronde, mate)

Artefacts sur jeu AES Soudse10

_________________
Le loose c'est la loose
NeoNathan
NeoNathan
Loose
Loose

Messages : 157
Date d'inscription : 18/02/2017

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Mer 1 Mar 2017 - 8:29

Merci de vos conseils, je checkerais ça ce weekend.

Est-ce qu'il existe un site où on peut savoir sur quel eprom se situe tel ou tel sprite ?

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par NeoNathan le Mer 1 Mar 2017 - 14:59

Je ne pense pas. Vérifie les une par une

_________________
Le loose c'est la loose
NeoNathan
NeoNathan
Loose
Loose

Messages : 157
Date d'inscription : 18/02/2017

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par Kategohi le Mer 1 Mar 2017 - 17:45

C'est impossible des soudures sèches dans les cartouches,personellement j'en ai jamais  vu.
Il n'y a pas de dégagement de chaleur ni de traction mécanique.

Fausse route pour moi.
Kategohi
Kategohi
Used
Used

Messages : 311
Date d'inscription : 23/12/2015
Age : 41

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES

Message par jukkami le Mer 1 Mar 2017 - 17:50

Aïe! Une eprom qui aurait eu un choc ?

_________________
Artefacts sur jeu AES Sign_a10
jukkami
jukkami
Used
Used

Messages : 293
Date d'inscription : 25/11/2016
Age : 41
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Artefacts sur jeu AES Empty Re: Artefacts sur jeu AES
