Re: Artefacts sur jeu AES

Message par jukkami le Mer 1 Mar - 17:50

Aïe! Une eprom qui aurait eu un choc ?

jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mer 1 Mar - 17:53

Ou un contact qui colle pas Wink
On peut le savoir avec une video si c'est une eprom C
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mar 6 Juin - 10:19

J'ai pris un peu de temps ce weekend pour regarder à nouveau ce problème d'affichage.

J'ai refait quelques soudures mais sans succès. Par contre j'ai remarqué des griffures sur le PCB :






Est-ce que cela pourrait jouer ? Et comment réparer ?

@Kategohi : quel video veux-tu que je fasse ?


Dernière édition par jukkami le Mar 6 Juin - 10:43, édité 1 fois

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Baron GIL le Mar 6 Juin - 10:31

Si ces griffures ne touchent aucunes pistes tu n'a rien à craindre de ce côté là.

J'ai du mal à bien distinguer sur tes photos.
avatar
Baron GIL
Near-mint
Near-mint

Messages : 873
Date d'inscription : 12/08/2016
Age : 39
Localisation : Agen

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mar 6 Juin - 10:43

@Baron GIL : j'ai modifié les photos, elles sont désormais cliquables.
Sur la première la griffure touche plusieurs pistes.

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mar 6 Juin - 11:25

Tu repères les griffures et au multi tu check les pistes.
Après une video ou photo pour voir les défauts a l'écran (a première vu c'est l'aes qui fait ça  m'étonnerai que ce soit le kof)


Fais voir les bugs?

Les bugs peuvent êtres causés aussi a cause d'un unibios.
Le fait qu'il y a qu'un jeu qui déconne ne veut pas dire que ça vient de lui.(met le dans une autre neo geo pour voir)

Si ta console est une 3.6 il y a des soucis de connections du lspc2 (chez moi metal slug et sam 4 bugés
A cause du lscp2 qui avait des problemes de contacts sous le vernis.j'ai vu ce probleme sur 3 aes 3.6 au niveau des zoom.
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mar 6 Juin - 11:58

J'ai cette vidéo mis je peux en refaire une ce soir si il faut :




Je n'ai pas d'unibios dans la console. Ma carte mere est à priori une révision 1 :



Malheureusement je n'ai pas d'autres console AES pour tester.

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mar 6 Juin - 12:05

90% de chance que ça viennent de l'aes malgrès les autres jeux qui tournent.

C'est pas un bug de rom ni c1 ni c8 ça ferai pas ça car ça clignote.
Je pencherai sur un adressage paumé.

Le problème c'est la pcb originelle et donc complexe.
Il faut verifier vers les compo carré au millieu.
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mar 6 Juin - 13:59

Aïe !!! j'essaierais de voir ça ce soir ou dans la semaine.

Donc ça viendrais de ces 2 puces ?



Ou le LSPC peut aussi être en cause ?


_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mar 6 Juin - 15:17

Pas eux vraiment.
Je crois que j'ai ta panne.
Ce soir te dirais je suis au taf
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mar 6 Juin - 15:19

Top, merci yesss

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mar 6 Juin - 16:37

avec les photos que tu as mis (le problème c'est que c'est floue mais voilà.
tu prends une loupe et un multi et tes adrèssages sont dans le vide mrgreen



ça sent les pistes éffacées il faut rétablir le contact pour enlever tes bugs graphiques smoke




Les pcb nec sont de loin les moins fiables car trop de composants (le lspc2 est quand même au moins qu'une seule puce)


Dernière édition par Kategohi le Mar 6 Juin - 18:29, édité 1 fois
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par theWave le Mar 6 Juin - 17:23

Rhooo les pistes coupées bien vu Kategoshi.

Elle a chauffé la console ?

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mar 6 Juin - 18:24

theWave a écrit:Rhooo les pistes coupées bien vu Kategoshi.

Elle a chauffé la console ?

Non will c'est du aux années de stockage ou il faut pas Wink  (cave,humidité etc...et le temps aussi et pour finir la qualité des matériaux utilisé pour la fabrication de cette aes)

Certaines parties n'ont pas durée dans le temps surtout vers les coprocesseurs.et en plus la nec a 3 copros cms au lieu de 2 donc plus fragile.

Les plus solides cartes mères sont les 3.4 3.5 et 3.6 evidement.
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mer 7 Juin - 8:15

J'ai démonté complètement la carte et en la retournant j'ai constaté que le bios avait été très certainement enlevé, je vous laisse regarder :



J'ai tenté de refaire quelques soudures mais ça n'a pas résolu mon problème.

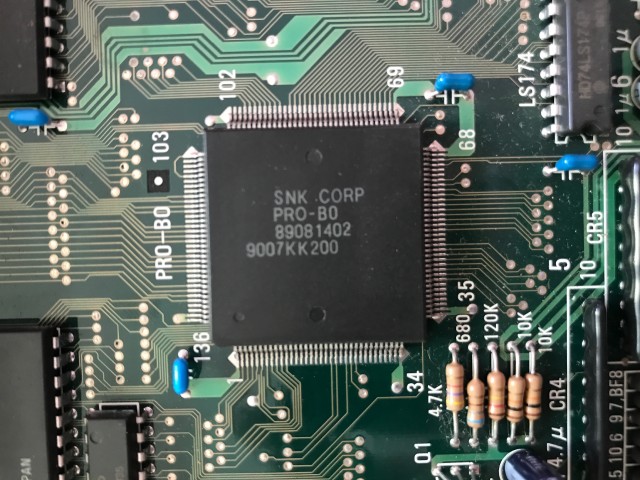

J'ai refait des photos des 3 puces dont celle où on voit une piste coupée sur le LSPC. J'ai testé cette piste mais je n'ai pas constaté de problème.
Si toutefois je veux la refaire quelle est la meilleure méthode ?






_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mer 7 Juin - 9:13

Pour réparer ça c'est multi + vernis + toile emery,et du matériel pour soudures fines.
De toute façon je te conseille de la revendre si tu ne bricole pas aussi fin(brin de fil a souder)

Essaye plutot de prendre une 3.6 qui est 2 fois plus robuste car ta version nec est en train de désagréger.

Pour arrêter cette gangrène il faut reprendre pratiquement toute la pcb au niveau du vernis et enlever l'ancien ce qui est un gros boulot (elle corrode)

Et en plus il faut que tu fasse des strap un peu partout.

En dessous du 6116 tu aussi coupé si t'as pas vu.
Elle va se couper de partout car elle corrode plein pot.

Vends la car un jour elle va couper ailleur et la je dit pas les artefacts.

Si tu veux la garder il faut pratiquement sonder tout le circuit .
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par theWave le Mer 7 Juin - 9:18

Intéressant ça Kategohi.

Dis nous en plus: ce sont les revisions 1 NEC qui ont ce problème ? La corrosion est à cause du vernis ?


Dernière édition par theWave le Mer 7 Juin - 11:15, édité 1 fois

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mer 7 Juin - 9:30

Pas une bonne nouvelle pour moi Sad
Mais combien je vais pouvoir la vendre sachant les problèmes qu'elle a ?

En tout cas c'est bon à savoir.

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mer 7 Juin - 9:38

C'est une pcb qui va demander de l'entretien c'est sûr,après tu peux la mettre sur ebay fonctionnelle comme elle est sans plus ni dire quoi que ce soit (au pire tu peux faire les 2 ou 3 strap pour regler le probleme mais d'autres arriveront surement derriere.
Ou sur le forum a petit prix.
De toute façon elle a 27 ans après ils verront bien.

Si tu veux la garder tu peux tenter l'aventure pourquoi pas.sinon les 3.6 les pistes sont plus epaisses et il y a moins de ci donc plus robuste bien sur.
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mer 7 Juin - 10:01

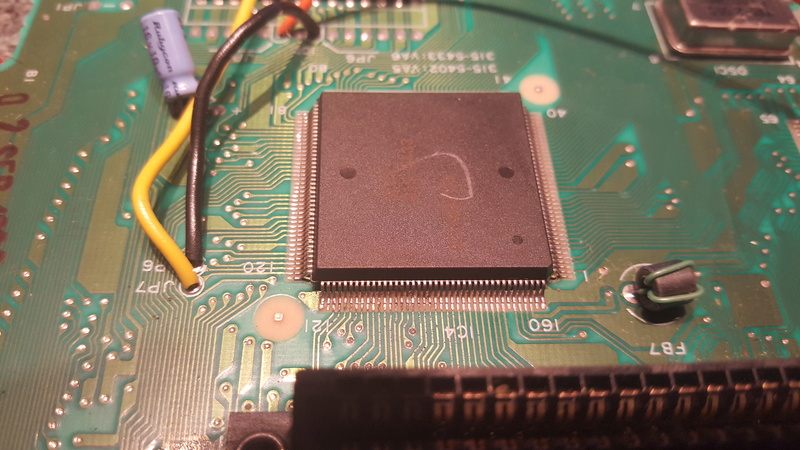

Pour te donner un exemple je me suis tapé le coprocesseur graph de la mégadrive.
Il y a fallu que je l'enlève a l'air chaud pour strapper les pistes hs (qui passent dessous What a Face )et revernir les autres.

Bon tu me dira c'est le seul sur une megadrive et son propriètaire voulais la garder en souvenir de son achat a l'époque (1988)
J'ai du taper 45 pistes au moins sur cette pcb de 1ere génération.

avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mer 7 Juin - 10:20

C'est plus de mon niveau là. Et je n'ai pas l'équipement de toute façon.

Je vais quand même tenter de faire quelque-chose pour la piste en dessous du 6116 voir si ça améliore l'affichage.

Plus qu'à attendre la vente d'une AES sur le forum pour remplacer la mienne.....

Merci de tous tes conseils yesss

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mer 7 Juin - 11:01

Et comme tu l'a compris il faut faire des photos a l'intérieur pour voir si la pcb est saine.

J'ai mon voisin qui a eu le même problème que toi (pas préssé car il avais une autre aes pour jouer)et en plus le vernis qui se barrait sur une 3.3 il l'a réparer en 6 mois.(c'était en 2009 ou 2010)
Il a enlever toutes les puces,les condos (poubelle),les ports manette ,carte mémoire support écouteur prise din etc......

Il s'est retrouvé avec la pcb vierge avec rien dessus donc a partir de là il faut passer la toile emery (1000) a l'eau pour virer le vernis sur les 2 faces jusqu'au circuit.

Vérifier tout le réseau total   la loupe et reproduire sur un schéma les pistes rognées ou rouillées et faire des traps au cuivre recto verso (refaire les pistes faibles)

Les piste bouffées c'est une gangrène t'en a 3 hs et deux ans après il y en a 20.

Il a tous réimplanté tous soudé changé les 30 condos a la main et reverni a mon boulot la pcb (salle blanche).

Premier démarrage 100% ok la console est encore en parfaite état presque 10 ans après (il a mis 2 couches de vernis smoke



Il l'a refaite a neuve a la main normalement elle ne devrait plus jamais tomber en panne a cause de ça.
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par theWave le Mer 7 Juin - 11:13

ce boulot de dingue !! yesss

Sinon tu peux la vendre comme HS, c'est recherché aussi.

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par theWave le Mer 7 Juin - 11:14

MP Kategohi.

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par Kategohi le Mer 7 Juin - 11:16

theWave a écrit:ce boulot de dingue !! yesss

Sinon tu peux la vendre comme HS, c'est recherché aussi.

Oui mais pas hs car elle ne l'ai pas^^
avatar
Kategohi
Loose
Loose

Messages : 242
Date d'inscription : 23/12/2015
Age : 39

Revenir en haut Aller en bas

Re: Artefacts sur jeu AES

Message par jukkami le Mar 13 Juin - 9:57

J'ai nettoyé les pins des puces avec du nettoyant contact et j'ai déjà moins d'artefacts.

A combien je peux espérer vendre la console dans cet état ?

_________________
avatar
jukkami
Loose
Loose

Messages : 189
Date d'inscription : 25/11/2016
Age : 39
Localisation : Proche Paris (77)

Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
