Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Gustav XIII le Jeu 2 Mar 2017 - 23:07

Décidément, je n'ai pas de chance en ce moment  Crying or Very sad  Crying or Very sad  Crying or Very sad

J'ai un gros problème d'affichage avec ma Neo Geo AES Jap : l'écran n'est pas tout noir, mais presque... Une bonne partie des éléments ne s'affiche pas. Voici un exemple avec Metal Slug X :



1. J'ai déjà testé plusieurs jeux (Metal Slug X, Ninja Commando, View Point, Mark of The Wolves...) Le résultat est identique : écran quasiment noir, à l'exception de quelques éléments.

2. Ce n'est pas un problème de contact au niveau des connecteurs, j'ai essayé 25 fois de réinsérer les cartouches.

3. J'ai essayé également de nettoyer les connecteurs de la Neo Geo, cela n'a rien résolu.

4. J'ai changé de câble vidéo, mais le problème persiste.

Déjà sur l'écran de départ, "Neo Geo" ne s'affiche pas confused
Aucun problème de son en revanche.

Hier tout fonctionnait encore parfaitement, et je n'ai rien fait de spécial pale


Dernière édition par Gustav XIII le Jeu 2 Mar 2017 - 23:13, édité 1 fois

_________________
“What a hell are you gonna make?”
avatar
Gustav XIII
Mintissime !
Mintissime !

Messages : 1846
Date d'inscription : 05/06/2016
Localisation : Région parisienne

https://www.supagemu.com

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par grumly le Jeu 2 Mar 2017 - 23:12

T'as un souci de pistes coupées entre le processeur vidéo et la vram.
Vérifie une à une les pistes.
Je peux te trouver le schéma si tu veux.
avatar
grumly
Loose
Loose

Messages : 142
Date d'inscription : 06/01/2017
Localisation : IDF

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Gustav XIII le Jeu 2 Mar 2017 - 23:13

Oui s'il te plaît. Merci beaucoup pour ta réponse.

_________________
“What a hell are you gonna make?”
avatar
Gustav XIII
Mintissime !
Mintissime !

Messages : 1846
Date d'inscription : 05/06/2016
Localisation : Région parisienne

https://www.supagemu.com

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par grumly le Ven 3 Mar 2017 - 10:00

voilà, regarde suivant ta version :
https://wiki.neogeodev.org/index.php?title=Schematics
avatar
grumly
Loose
Loose

Messages : 142
Date d'inscription : 06/01/2017
Localisation : IDF

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par grumly le Ven 3 Mar 2017 - 10:04

Ici pour les glitches graphiques :
https://wiki.neogeodev.org/index.php?title=Graphic_glitches

Et essaie ta NEO sans jeu, pour voir la couleur d'écran :
https://wiki.neogeodev.org/index.php?title=System_self-test

Bon courage et tiens nous au courant
avatar
grumly
Loose
Loose

Messages : 142
Date d'inscription : 06/01/2017
Localisation : IDF

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Gustav XIII le Ven 3 Mar 2017 - 10:49

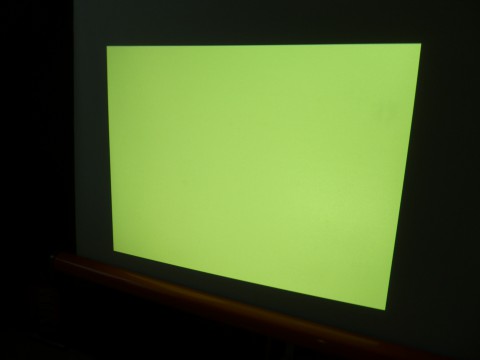

J'obtiens un écran jaune en allumant ma Neo Geo sans jeu. C'est donc bien une erreur VIDEO RAM.

J'ai regardé rapidement pour les glitches graphiques, je pense qu'aucun ne me concerne.

Merci pour les schémas !


_________________
“What a hell are you gonna make?”
avatar
Gustav XIII
Mintissime !
Mintissime !

Messages : 1846
Date d'inscription : 05/06/2016
Localisation : Région parisienne

https://www.supagemu.com

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par grumly le Ven 3 Mar 2017 - 11:01

Un unibios ou diagnostic bios, ça pourrait t'aider pour savoir où chercher
avatar
grumly
Loose
Loose

Messages : 142
Date d'inscription : 06/01/2017
Localisation : IDF

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Kategohi le Mer 8 Mar 2017 - 13:22

Vram hs,
Quelle couleur d'écran a vide?----->jaune surement comme celle que j'ai réparé y a 1 mois.


T'enmerde pas change les 2
avatar
Kategohi
Used
Used

Messages : 286
Date d'inscription : 23/12/2015
Age : 40

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Kategohi le Mer 8 Mar 2017 - 14:26

Ah oui j'oublié les 2 ci sont derrière le port cartouche a droite.
avatar
Kategohi
Used
Used

Messages : 286
Date d'inscription : 23/12/2015
Age : 40

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Gustav XIII le Mer 8 Mar 2017 - 15:45

Merci Kategohi.

Oui, couleur jaune à vide. Je n'ai pas encore ouvert la console, ce sont des composants qu'il faut souder ou qu'on peut remplacer comme cela ?

_________________
“What a hell are you gonna make?”
avatar
Gustav XIII
Mintissime !
Mintissime !

Messages : 1846
Date d'inscription : 05/06/2016
Localisation : Région parisienne

https://www.supagemu.com

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Kategohi le Mer 8 Mar 2017 - 15:59

Prends une pince ou un bon coupe ongle et tu coupes.
Quand tu les auras changer t'en parlera même plus
avatar
Kategohi
Used
Used

Messages : 286
Date d'inscription : 23/12/2015
Age : 40

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par grumly le Mer 8 Mar 2017 - 16:35

C'est pas forcément la VRAM qui est out mais ça peut être une piste coupée entre le processeur vidéo et la VRAM.
avatar
grumly
Loose
Loose

Messages : 142
Date d'inscription : 06/01/2017
Localisation : IDF

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Gustav XIII le Mer 8 Mar 2017 - 16:40

Merci les gars, je vais être prudent et prendre mon temps.

_________________
“What a hell are you gonna make?”
avatar
Gustav XIII
Mintissime !
Mintissime !

Messages : 1846
Date d'inscription : 05/06/2016
Localisation : Région parisienne

https://www.supagemu.com

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par grumly le Mer 8 Mar 2017 - 16:46

Déjà teste les pistes, juste besoin d'un multimètre et de la patience Cool
avatar
grumly
Loose
Loose

Messages : 142
Date d'inscription : 06/01/2017
Localisation : IDF

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Kategohi le Mer 8 Mar 2017 - 17:11

@grumly a écrit:C'est pas forcément la VRAM qui est out mais ça peut être une piste coupée entre le processeur vidéo et la VRAM.

+1 oui c'est vrai.
Test tes continuité pour voir mais il y a des chances qu'elles soient crevées
avatar
Kategohi
Used
Used

Messages : 286
Date d'inscription : 23/12/2015
Age : 40

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par Gustav XIII le Mer 8 Mar 2017 - 18:49

Ok, je peux faire tout cela tout seul a priori (1. Test les pistes avec un multimètre 2. éventuellement remplacer les composants indiqués). Merci !

_________________
“What a hell are you gonna make?”
avatar
Gustav XIII
Mintissime !
Mintissime !

Messages : 1846
Date d'inscription : 05/06/2016
Localisation : Région parisienne

https://www.supagemu.com

Revenir en haut Aller en bas

Re: Problème d'image Neo Geo AES : titres, sprites, décors, etc. ne s'affichent plus

Message par grumly le Jeu 9 Mar 2017 - 8:52

Yep en plus ça peut être vicieux, sur mon AES, une piste avait lâchée, entre la VRAM et le processeur vidéo, impossible de voir laquelle avce une lampe néon. En fait la piste était côté composants, sous la VRAM, donc impossible à voir à l'oeil, merci le multimètre Smile

Aller bon courage
avatar
grumly
Loose
Loose

Messages : 142
Date d'inscription : 06/01/2017
Localisation : IDF

Revenir en haut Aller en bas
