Problème de transparence sur ma Neo Geo AES jap

Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Problème de transparence sur ma Neo Geo AES jap

Message par Vaarmore Mar 22 Mar 2022 - 23:02

Bonsoir.

J'ai un petit souci avec la Neo Geo que je viens d'acheter sur ebay.
Avec trois jeux : KoF 95, 96 et 97. (J'ai UN PEU craqué...  hautain)
Version japonaise, en boite et avec câble vidéo d'origine.
Et un transfo SEGA japonais (je ne sais VRAIMENT pas pourquoi par ça par contre... Rolling Eyes).

Hé ben, elle marche. :biz:
Elle marche MAIS !
Mais !
Mais la transparence foire.  scratch

En fait, les barres de vie et de POW/spécial/autre s'affichent pleines de façon OK, mais la transparence a comme un filtre de barres verticales colorées.
J'ai pris une photo de ma télé.

Problème de transparence sur ma Neo Geo AES jap Problz10

(Je vous jure qu'en vrai l'image est plus belle. Mais bon, on voit les fameuses barres...
Et vous pouvez cliquer dessus pour la voir en plus gros.)

Et j'ai ça sur les TROIS jeux.
Aucun bug graphique en plus, juste celui-ci. Le même. Sur les trois jeux.
Diantre et damned, donc.

A noter que j'utilise une TV Samsung LCD qui supporte d'après sa doc "le NTSC-4.43, NTSC-3.58", et que j'ai branché le câble vidéo japonais directement à l'entrée "Y/Vidéo" pour l'image. Et j'ai une image nette, sans strie, en 4/3 (ave cun menu tout de même), et en couleur. Donc je n'ai pas l'impression que le format vidéo ne soit pas reconnu.

Du coup, je psychote un peu.

La console est belle, elle fonctionne sans à-coup, les trois jeux fonctionnent et m'ont l'air originaux et sont en bon état. C'est une belle entrée en collection, et clairement je devrais m'arrêter là pour le moment. J'ai déjà assez craqué.

Mais j'ai eu beau cherché, je n'ai trouvé aucune info sur ce genre de bug. Et le temps file depuis la réception de la console...

Est-ce que ça pourrait être le câble ? Ça vaut le coup d'en commander un (sur otakustore par exemple) juste pour comparer ? Ou vu le bug, comme je le crains, c'est plutôt la console qui a un (léger ?!) pet et aurait besoin d'une réparation ?
Et si c'est un problème matériel, avec votre expérience, vous pensez que c'est réparable, irréparable ? Urgent ("ne rallume pas cette console pauvre fou") ou non ("d'ici 15 ça passe") ?

J'aimerais savoir où j'en suis pour déterminer ma stratégie. Renvoyer, garder, faire réparer un jour ou en urgence... Sachant que j'ai quelques notions électrique et électroniques, mais je ne me sens clairement pas le cran d'ouvrir une Neo Geo pour la réparer. Autant ne pas faire ses armes sur un tel bijou. Shocked

Bon, merci de m'avoir lu.
C'est con, mais moi qui ai craqué pour réaliser un vieux rêve, ça me stresse depuis que je l'ai allumée... Smile
Vaarmore
Vaarmore
Bootleg
Bootleg

Messages : 18
Date d'inscription : 21/03/2022
Localisation : Brest

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par nonosto Mer 23 Mar 2022 - 4:09

commence deja a testé sur un CRT ou avec un upscler de type OSSC.
nonosto
nonosto
Used
Used

Messages : 380
Date d'inscription : 23/01/2021

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Bouz Mer 23 Mar 2022 - 8:47

Hello, alors ça va être un poil technique, attention: l'affichage des scores, des barres de vie, et globalement de ce qui est affiché en premier plan et qui ne bouge pas est stocké dans des ROMs spécifiques et géré de manière spécifique.
Ca s'appelle le Fix Layer (bien trouvé, non?) et c'est fusionné avec les sprites par le couple de puces LSPC / NEO-B1. Je dirais que l'une des deux puces n'est pas en forme, mais ce n'est que mon avis de loin. Sad
Je suis en train de faire une réparation dans cette zone, et j'en saurai plus dans quelques jours / semaines parce que c'est compliqué à appréhender et à tracer.
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Vaarmore Mer 23 Mar 2022 - 22:17

Merci de vos réponses.

nonosto, je n'ai pas accès à un écran CRT mais je vais me renseigner.
Je n'ai pas non plus d'upscaler. Je vais voir à m'en procurer un pour faire un test.


Bouz, ça me parait cohérent avec ce que j'observe.
Si c'est bien ça, tu penses que ce serait réparable ? Quitte à passer par un pro ? J'imagine qu'il faudrait changer le composant et qu'il doit être introuvable ou presque ?
Vaarmore
Vaarmore
Bootleg
Bootleg

Messages : 18
Date d'inscription : 21/03/2022
Localisation : Brest

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par snkspirit Mer 23 Mar 2022 - 22:38

T'as testé sur un autre écran? (pas forcément un CRT) car tu peux avoir de sacré différences d'affichage suivant ton écran plat voir même certaines consoles ne passent pas.

_________________
Y'a pas de pierre dure, que des bras mous !!!
Problème de transparence sur ma Neo Geo AES jap 1568904079-latest
snkspirit
snkspirit
Pièce unique
Pièce unique

Messages : 8907
Date d'inscription : 28/06/2017
Age : 45
Localisation : Attention d'Angers (49)

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Larva Mer 23 Mar 2022 - 23:47

Ce rendu est tout à fait normal, t'inquiète pas.
Ca donne ce rendu sur certains écrans, soit parce que tu passes en RCA (les 3 fiches couleurs), soit parce que ton écran a du mal à rendre le rgb.

En fait c'est dû au fait que les barres de vie et de POW des KOF sont remplies de points en quadrillées, et que si la qualité du signal n'est pas optimal, ça donne cet effet arc en ciel bizarre.

Sur les screenshots de certains magazines de l'époque ça faisait ça parfois. Exemple : samurai 3 testé dans console +. (Les barres de vie ont des points quadrillés là aussi).

Problème de transparence sur ma Neo Geo AES jap Consol10
Larva
Larva
Used
Used

Messages : 251
Date d'inscription : 19/03/2018
Age : 45
Localisation : Kamui Kotan

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Bouz Jeu 24 Mar 2022 - 6:55

Voilà une réponse qui me plaît, c'est la classe, bien vu @larva!
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par anzymus Jeu 24 Mar 2022 - 7:41

Alors moi j'avais le même problème, je pense que tu dois acheter un vrai câble péritel RGB pour ta Neo Geo et tu n'auras plus le problème.

_________________
Problème de transparence sur ma Neo Geo AES jap Signature
anzymus
anzymus
Scellé
Scellé

Messages : 4958
Date d'inscription : 25/10/2015
Age : 41

https://www.neogeo-players.com

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Vaarmore Jeu 24 Mar 2022 - 8:35

Merci beaucoup, snkspirit, larva, anzymus.
Ça me fait une lueur d'espoir au bout du tunnel. cheers

Comme l'image était belle et stable (plus stable que ma Megadrive française branchée par péritel !!), je ne me suis pas douté que ça pouvait être lié au câble ou à la TV.
Et puis, j'avais écumé à l'époque les magazines de jeux vidéos (principalement Joypad, mais aussi un peu Consoles+ justement !!), et je n'avais jamais remarqué ce problème sur les barres de vie. J'ai encore beaucoup à apprendre on dirait... Surprised

Du coup, je vais prendre une première mesure "d'urgence".
Je passe tout de suite commande d'un câble péritel sur otakustore (ça a l'air un peu cher mais de grande qualité). Je l'aurai en quelques jours.
(Faudra que je me renseigne sur où acheter quoi par la suite !!)

Ensuite, je vais tester sur une autre TV. Avec le boulot je suis bien HS en rentrant, mais le week-end est proche alors... Smile

Je vous tiens au courant.
Et... je croise les doigts !! Smile
Vaarmore
Vaarmore
Bootleg
Bootleg

Messages : 18
Date d'inscription : 21/03/2022
Localisation : Brest

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par theWave Jeu 24 Mar 2022 - 10:06

Vaarmore va pouvoir revivre !

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 10087
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par snkspirit Jeu 24 Mar 2022 - 11:25

Oui ça fait toujours ça au début mrgreen

_________________
Y'a pas de pierre dure, que des bras mous !!!
Problème de transparence sur ma Neo Geo AES jap 1568904079-latest
snkspirit
snkspirit
Pièce unique
Pièce unique

Messages : 8907
Date d'inscription : 28/06/2017
Age : 45
Localisation : Attention d'Angers (49)

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Vaarmore Jeu 24 Mar 2022 - 22:09

Hé hé hé !
C'est vrai que j'ai ressenti un gros poids en moins en lisant vos réponses ce matin. Vivement que le câble arrive, mais je dormirais déjà mieux ce soir. ^^"
Vaarmore
Vaarmore
Bootleg
Bootleg

Messages : 18
Date d'inscription : 21/03/2022
Localisation : Brest

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Bouz Ven 25 Mar 2022 - 13:10

Si tu as besoin de moi pour te faire flipper, n'hésite pas!
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par the_vidy Sam 26 Mar 2022 - 1:29

Chez mon ami gilles, la transparence merdais sur son écran lcd pour une raison simple.

La neo ne sais pas faire de transparence. Elle affiche une zone noir une frame puis une zone sans la frame suivante. Bref ça oscille tellement vite que ton œil le capte pas et tu a l'impression de transparence.

Effet parfaitement maitrisé sur un crt mais pas sur un lcd qui impose des traitement d'image. Bref chez Gilles tu avait parfois les zones totalement noires et parfois rien...

_________________
Je recherche:
une vitre de jeutel
the_vidy
the_vidy
Near-mint
Near-mint

Messages : 896
Date d'inscription : 15/11/2016
Localisation : lost in lot et garonne

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Vaarmore Ven 8 Avr 2022 - 18:07

Bonjour.

Désolé pour le silence mais j'ai ENFIN du nouveau. Smile
Pour tout dire, j'ai passé un LONG moment sans avoir reçu le câble puis sans pouvoir accéder à la console pour la tester...

J'ai essayé un câble péritel RGB sur ma TV, et il corrige le problème de transparence.
Donc, la console va bien ! yesss
Et on peut considéré mon problème comme "résolu". Smile

Par contre, l'image est moins belle, plus "pixellisée" qu'avec le câble japonais d'origine.
Et ça m'étonne.  silent

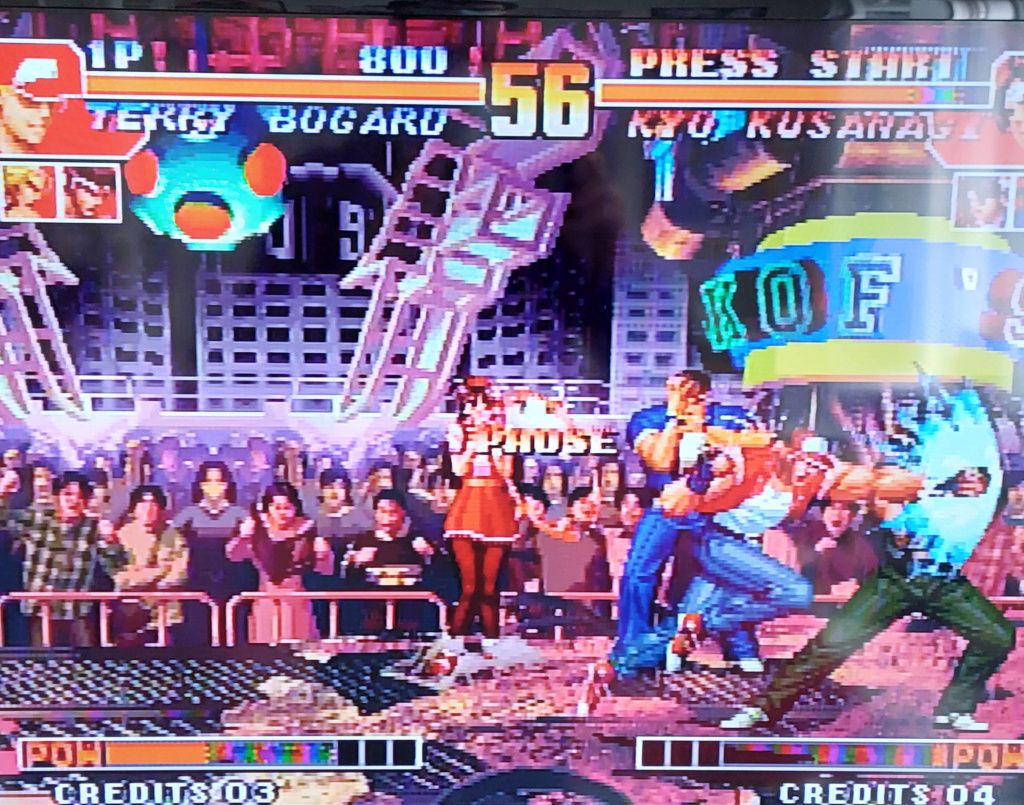

Avec le câble japonais (de type RCA, il me semble) :
Problème de transparence sur ma Neo Geo AES jap Rca10

Avec le câble péritel RGB :
Problème de transparence sur ma Neo Geo AES jap Rgb10

(Hum, désolé, j'ai pris les photo de jour, ça a fait des reflets... mais comme j'ai un accès limité à la bête, je préfère prendre les photos de suite.)

L'un d'entre vous a-t-il une explication ?
Je considère mon problème comme "résolu", mais je suis curieux de savoir pourquoi il y a une telle différence de rendu !
Après tout, dans les deux cas, on a affaire à un signal analogique réinterprété par un écran numérique...
Cela dit, la transparence bugue avec l'un, pas avec l'autre, et c'est aussi de l'analogique dans les deux cas ! Problème de transparence sur ma Neo Geo AES jap 1f605

Je fais donc appel à vos lumières.  Problème de transparence sur ma Neo Geo AES jap 1f60e
Vaarmore
Vaarmore
Bootleg
Bootleg

Messages : 18
Date d'inscription : 21/03/2022
Localisation : Brest

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par anzymus Sam 9 Avr 2022 - 12:04

Je me demande si tu ne devrais pas faire le RGB Fix sur ta NEOGEO. Tu peux nous dire quelle est la version de ta Neo ?

Si tu as une 3.6 tu suis ça https://www.neogeo-players.com/t376-rgb-fix-pour-console-aes-ameliorer-l-image-de-son-aes-3-6

Moi je l'ai fait, ça demande aucune compétence particulière.

_________________
Problème de transparence sur ma Neo Geo AES jap Signature
anzymus
anzymus
Scellé
Scellé

Messages : 4958
Date d'inscription : 25/10/2015
Age : 41

https://www.neogeo-players.com

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Vaarmore Lun 11 Avr 2022 - 21:38

Honnêtement, je ne sais pas quelle version j'ai. ^^"
Et je n'ai pas très envie de l'ouvrir pour modifier à quoi que ce soit. J'aime bien l'idée de la laisser "pure" ; sinon, tant qu'à faire, je pense que je passerai aussi en unibios.

Mais je prends note. Je changerai peut-être d'avis plus tard. Smile

Et le tuto est cool et clair, c'est vrai que ça a l'air faisable pour un néophyte. Smile
Vaarmore
Vaarmore
Bootleg
Bootleg

Messages : 18
Date d'inscription : 21/03/2022
Localisation : Brest

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par theWave Lun 11 Avr 2022 - 23:07

C'est bizarre de voir ça en effet, c'est habituellement le câble composite qui donne la moins belle image.

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 10087
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par anzymus Mar 12 Avr 2022 - 7:21

Vaarmore a écrit:Honnêtement, je ne sais pas quelle version j'ai. ^^"
Et je n'ai pas très envie de l'ouvrir pour modifier à quoi que ce soit. J'aime bien l'idée de la laisser "pure" ; sinon, tant qu'à faire, je pense que je passerai aussi en unibios.

Mais je prends note. Je changerai peut-être d'avis plus tard. Smile

Et le tuto est cool et clair, c'est vrai que ça a l'air faisable pour un néophyte. Smile

Elle est pure mais bridée, tu verras si ça te gêne ou pas.

Et aussi si t'as TV a deux prises péritel as tu essayé sur la deuxième ?

_________________
Problème de transparence sur ma Neo Geo AES jap Signature
anzymus
anzymus
Scellé
Scellé

Messages : 4958
Date d'inscription : 25/10/2015
Age : 41

https://www.neogeo-players.com

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par theWave Mer 13 Avr 2022 - 19:13

Effectivement, des fois sur les 2 prises péritel, une est RGB et pas l'autre...

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 10087
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Bouz Mer 13 Avr 2022 - 20:47

Je pense que c'est toujours le cas. Je n'ai plus les plans en tête, mais je pense que les signaux Gamma/U/V du S-Video utilisent une partie des broches du RGB. Du coup, tu as 2 prises avec 2 parfums de câblages sur chaque télé (ou une entrée S-VIDEO et une Péritel).
Bref, le HDMI, c'est plus simple Smile
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

Problème de transparence sur ma Neo Geo AES jap Empty Re: Problème de transparence sur ma Neo Geo AES jap

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
