PCB Volfied - glitch graphique étrange

Aller en bas

PCB Volfied - glitch graphique étrange Empty PCB Volfied - glitch graphique étrange

Message par ldindon Ven 24 Juin 2022 - 9:40

Salut à tous,

J'ai un problème très étrange sur une PCB originale de Volfied. Très très bon jeu au passage mais malheureusement méconnu aussi.

Le soucis n'est pas simple à expliquer du coup ma description s'accompagne d'une vidéo. Il y a comme une sorte d'echo graphique sur la droite et en bas de l'écran, en dehors de la zone de jeu. Cet echo est particulièrement visible lorsque le vaisseau se trouve tout à droite, à ce moment on peut voir une partie de son bouclier vert se répéter. Idem on peut voir, tout en bas de l'écran, un echo de la surface de jeu se trouvant tout en haut.

J'ai un 2e exemplaire et je n'ai pas ce soucis.

Je n'ai jamais eu affaire à ce genre de problème ni même vu sur le net un problème similaire. Une idée ?




_________________
J'ai vu une grosse bête !
ldindon
ldindon
Convert
Convert

Messages : 65
Date d'inscription : 07/06/2022
Localisation : Metz

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par Bouz Ven 24 Juin 2022 - 13:20

On peut voir quelques glitches apparaitre dans le coin inférieur droit de temps en temps aussi.
De loin, sans savoir comment marche ton PCB, je dirais que les dev ont déclaré des sprites en-dehors de la zone affichable (pour les cacher) et que le moteur de rendu ne détecte pas la zone affichable correctement.
A vue de nez, du dois avoir des blocs de compteurs 4 bits assemblés pour compter les lignes de balayage (l'écran est vertical, mais balayé de manière classique), et alimenter le circuit de rendu. Ce circuit de rendu doit avoir un PAL ou un circuit logique quelconque qui signale la fin du rendu (et qui ne marche pas). Ou alors c'est carrément une puce custom qui fait le rendu et qui merdoie?
Ca sent le truc pas simple à régler, tu as une photo du PCB par curiosité?
Bouz
Bouz
Scellé
Scellé

Messages : 2390
Date d'inscription : 11/06/2019
Age : 44
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par ldindon Ven 24 Juin 2022 - 16:26

Bouz a écrit:
Ca sent le truc pas simple à régler, tu as une photo du PCB par curiosité?

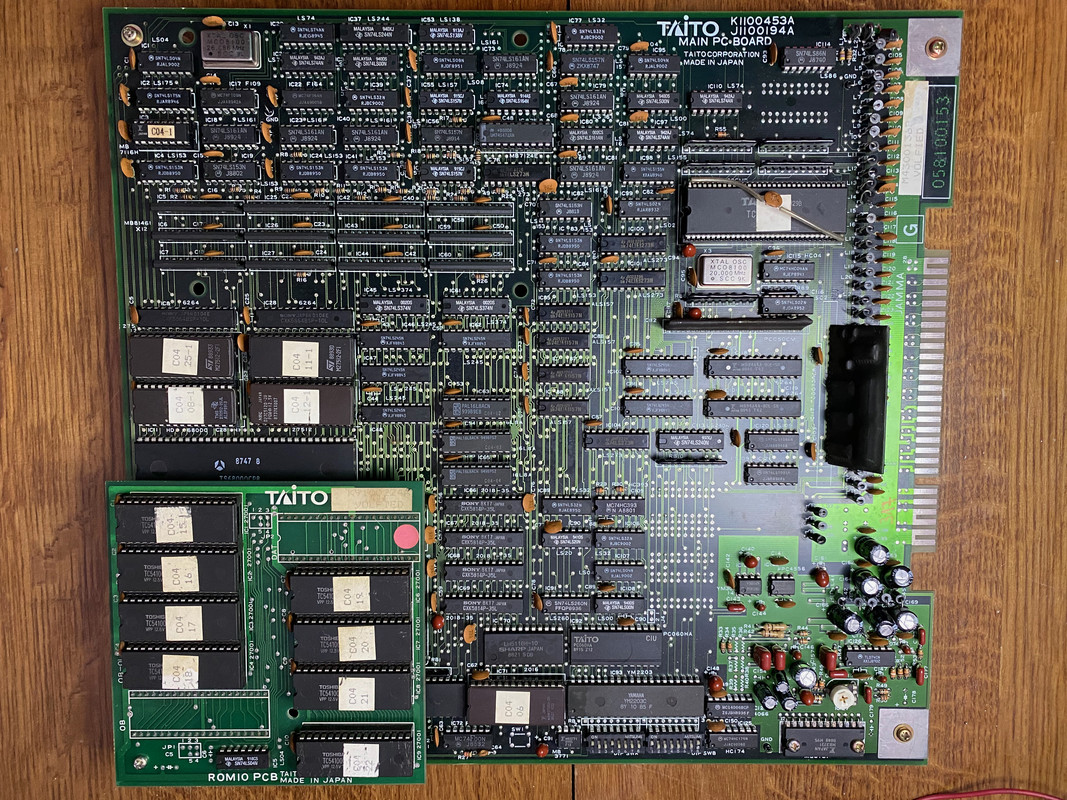

Oui c'est pas un problème courant. Voici la jolie carte (avec et sans la carte fille ROMIO):

Lien vers les images en full résolution

PCB Volfied - glitch graphique étrange IMG-0911
PCB Volfied - glitch graphique étrange IMG-0912

_________________
J'ai vu une grosse bête !
ldindon
ldindon
Convert
Convert

Messages : 65
Date d'inscription : 07/06/2022
Localisation : Metz

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par Bouz Ven 24 Juin 2022 - 17:11

C'est très joli! Il y a une trentaine de puces potentiellement coupables! Ca donne envie de coller du carton autour de l'écran pour ne pas voir l'écho Wink.
Blague à part le PAL en IC48 pourrait être en cause. Si tu as le même sur ton autre carte et que tu es d'humeur échangeuse... (surtout qu'il est sur support). C'est la même carte mère?
Et comme disait Schwarzenegger dans Terminator 2: "Volfield va bien?"
Bouz
Bouz
Scellé
Scellé

Messages : 2390
Date d'inscription : 11/06/2019
Age : 44
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par ldindon Ven 24 Juin 2022 - 18:33

Bouz a écrit:
Blague à part le PAL en IC48 pourrait être en cause. Si tu as le même sur ton autre carte et que tu es d'humeur échangeuse... (surtout qu'il est sur support). C'est la même carte mère?

Oui c'est la même. D'ailleurs celle-ci m'avait permis de dépanner l'autre en interchangeant la PROM C04-5 (Fujitsu MB7124E). Par contre il n'y a pas de PAL en IC48 mais un 74LS245.

Bouz a écrit:
Et comme disait Schwarzenegger dans Terminator 2: "Volfield va bien?"
Mince j'ai pas la réf ...

_________________
J'ai vu une grosse bête !
ldindon
ldindon
Convert
Convert

Messages : 65
Date d'inscription : 07/06/2022
Localisation : Metz

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par snkspirit Ven 24 Juin 2022 - 18:42

[quote="ldindon"]
Bouz a écrit:

Bouz a écrit:
Et comme disait Schwarzenegger dans Terminator 2: "Volfield va bien?"
Mince j'ai pas la réf ...

Le nom du chien

_________________
Y'a pas de pierre dure, que des bras mous !!!
PCB Volfied - glitch graphique étrange 1568904079-latest
snkspirit
snkspirit
Pièce unique
Pièce unique

Messages : 8196
Date d'inscription : 28/06/2017
Age : 43
Localisation : Attention d'Angers (49)

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par Bouz Ven 24 Juin 2022 - 21:15

OK, bon, en même temps, je n'y vois rien Smile.
A part cartographier le circuit de rendu pour retrouver les compteurs et retrouver le comparateur qui déclenche la coupure de l'affichage, je ne vois pas de solution magique.
Désolé pour la blague, j'avais de la fièvre...

- Comment s'appelle le chien?
- Max.
- Qu'est-ce qu'il lui arrive a Wolfy? Je l'entends aboyer... Il va bien?
- Wolfy va bien, chéri. Wolfy va très bien.
- Où es-tu?
- Tes parents adoptifs sont morts.
Bouz
Bouz
Scellé
Scellé

Messages : 2390
Date d'inscription : 11/06/2019
Age : 44
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par ldindon Sam 25 Juin 2022 - 8:52

Bouz a écrit:OK, bon, en même temps, je n'y vois rien Smile.
A part cartographier le circuit de rendu pour retrouver les compteurs et retrouver le comparateur qui déclenche la coupure de l'affichage, je ne vois pas de solution magique.

Je vais essayer ça me permettra de comprendre comment ça fonctionne.

Bouz a écrit:
Désolé pour la blague, j'avais de la fièvre...

- Comment s'appelle le chien?
- Max.
- Qu'est-ce qu'il lui arrive a Wolfy? Je l'entends aboyer... Il va bien?
- Wolfy va bien, chéri. Wolfy va très bien.
- Où es-tu?
- Tes parents adoptifs sont morts.

ptdr j'ai vu l'extrait, la fin est une peu rude pour son père adoptif.

_________________
J'ai vu une grosse bête !
ldindon
ldindon
Convert
Convert

Messages : 65
Date d'inscription : 07/06/2022
Localisation : Metz

Revenir en haut Aller en bas

PCB Volfied - glitch graphique étrange Empty Re: PCB Volfied - glitch graphique étrange

Message par Bouz Sam 25 Juin 2022 - 11:10

Je ne connais pas ce PCB, mais en général, tu as un circuit de DAC vidéo que tu peux repérer en partant du connecteur JAMMA.
Il s'agit souvent de buffers raccordés à des échelles de résistances (vu que c'est de l'analogique, il n'y a en général pas de puce dédiée à la conversion analogique).
Ce buffers ont une broche /OE ou quelque chose qui ressemble, et qui permet de couper le DAC pendant la phase de VBL.
Si tu as un oscillo, tu peux regarder l'activité de cette broche. Tu trouveras normalement un signal à 60Hz, potentiellement mélangé avec un signal à 15kHz.
Vu que tu as un PCB en état de marche, tu peux comparer les deux et t'assurer que le signal a une bonne tête!
Si tu as le même signal sur les deux, considère que je raconte n'importe quoi depuis le début. Sinon, le coupable tournera autour des puces qui génèrent le signal pour cette broche.

Bonne chance! Wink
