Platine Wei-ya

Message par juicelink le Ven 16 Déc 2016 - 21:21

Salut les amis !
ça faisait un moment, j'ai enfin finit de déménager me voilà Lyonnais !!!
Bon il me reste encore à remettre cet écran dans la Blast mais avant faut que je règle mon problème, visiblement la THT de ma Nanao est down et en attendant de pouvoir la faire réparer j'ai deux platine Wei-ya de secoure, jamais encore testées donc je me lance !

j'ai poser ce qui suit aussi sur NA :

En attendant de faire réparer ma Nanao je vais mettre en place une platine Wei-ya, le truc c'est qu'au niveau branchement je ne suis pas sur de mon coup, spécialement pour le RGB pour l'affichage jamma.

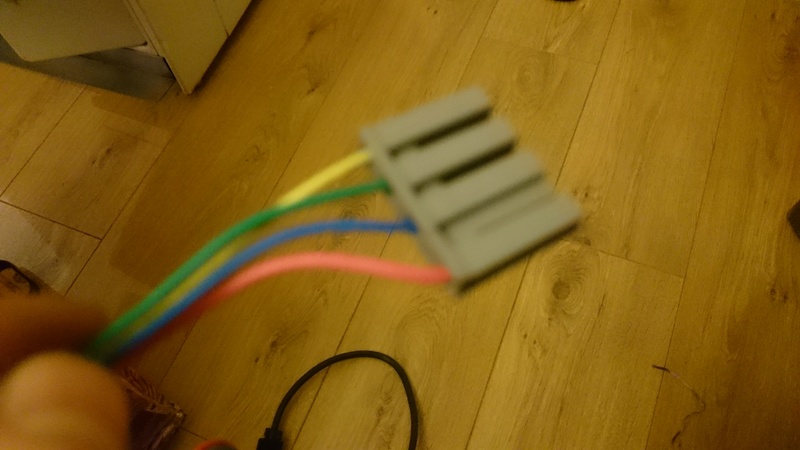

La platine était livré avec ce câble que j'ai branché :



de l'autre coté des fils à nu :

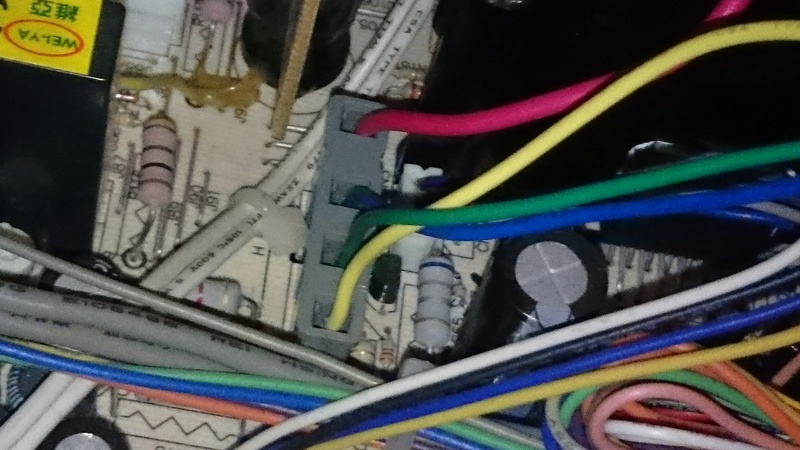

question est ce qu'il s'agit bien de l'entré video jamma sur cette photo ?


comment dois je m'y prendre pour avoir la vidéo via le jamma et non pas le VGA ?
j'ai beau chercher sur le net, les tutos que je trouve survole cette partie.

merci !

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par the_vidy le Sam 17 Déc 2016 - 9:46

C'est le même câble pour le vga et le jamma. Il n'y a qu'une entrée vidéo sur la platine.

Bon courage pour la suite car j'ai rarement vu un Wei ya fonctionner en platine de remplacement. Et en plus je ne crois pas que la documentation soit disponible sur internet.

Le pro Wei Ya c'est the wave sur le forum.

_________________
Je recherche:
Sur NES: Castlevania, Balloon fight. Sur game boy: Mystic quest en fr, Marioland fr en boite. Wonderboy 4 master system. Le matos pour faire un Link entre 2 Naomi.
avatar
the_vidy
Used
Used

Messages : 327
Date d'inscription : 15/11/2016
Localisation : lost in lot et garonne

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Sam 17 Déc 2016 - 10:04

Voila après moults vérifs et bricolage pour adapter mes câbles sans les sacrifier, la borne démarre, l'écran aussi, en VGA, testé avec atomiswave et ça fonctionne !
Bon l'écran à un sérieux effet coussin sur le coté et les couleurs/contrast sont fadasses.
Je vais y connecter mon PC sous hyperspin et lancer une image que j'ai fait pour régler au mieux la platine.
Un fois ça fait j'en profiterai pour y glisser des bandes de convergence pour corriger...ben... la convergence.

Par contre le coup du câble VGA et Jamma = même combat, je ne pige pas trop, je met ça de coté pour l'instant, la borne sera en mode émulation le temps de trouver comment faire réparer ma Nanao.


_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par theWave le Sam 17 Déc 2016 - 11:02

Bravo, moi qu'est ce que j'ai pu galérer avec mes platines Wei Ya...

Visiblement les platines Wei Ya chauffent trop, et certains cadors recommandent de refaire toutes les soudures, ainsi que de mettre un ventilo côté neck board.

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par the_vidy le Sam 17 Déc 2016 - 11:23

Sur les bornes atomiswave le vga est relié au jamma si tu veux faire rentrer un signal venant du jamma il passe par une prise vga qui est relié à l'écran. Car les carte mère atomis passent le 15khz et le 31khz par le jamma.
Mais attention!!!!
Le signal vga de ton ordi est en 1 ou 2 volts, celui accepté par ta platine.
Le signal du jamma en 5 volts....

Donc sur la borne il y a un inter permettant de réduire le voltage du signal du jamma. Probablement avec une résistance en parallèle (pas compliqué à calculer) sinon ton signal vidéo va saturer.
avatar
the_vidy
Used
Used

Messages : 327
Date d'inscription : 15/11/2016
Localisation : lost in lot et garonne

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Sam 17 Déc 2016 - 15:39

boooon on y arrive ! voila couleurs et image réglées, convergence correcte.
Par contre j'ai un soucis que j'avais observé avec mon ancienne platine et qui je trouve est encore plus présente c'est l'image dézoom et zoom en fonction de la luminosité de ce que l'écran doit afficher, c'est super flagrant lors de l'intro de kof98 ou ça passe du noir au blanc très rapidement, là l'image devient folle !
Est ce qu'il n'y aurait pas un potar magique pour rectifier ça ?

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par the_vidy le Sam 17 Déc 2016 - 16:36

C'est l'Aperture Beam Light = Réglage permettant d'éviter que l'image n'enfle trop lorsqu'elle s'éclaircit; cependant, plus on veut une image stable qui n'enfle pas, plus la luminosité baissera.
Copyright néo arcadia.

Sur nanao c'est a coté des réglages de synchro.

_________________
Je recherche:
Sur NES: Castlevania, Balloon fight. Sur game boy: Mystic quest en fr, Marioland fr en boite. Wonderboy 4 master system. Le matos pour faire un Link entre 2 Naomi.
avatar
the_vidy
Used
Used

Messages : 327
Date d'inscription : 15/11/2016
Localisation : lost in lot et garonne

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Dim 18 Déc 2016 - 10:44

Merci Vidy !
j'ai trouvé le pot pour l'ABL (VR8) mais j'ai beau le tourner dans tous les sens je ne vois pas d'amélioration.
Le seul moyen de réduire l'effet de gonflement est de baisser la luminosité ce qui finalement n'est pas une solution.  poor
Fait chier j'ai des potes qui viennent ce soir pour m'aider à remettre l'écran, il ne me reste plus que ça à régler.


EDIT :
sur la doc :
http://wiki.arcadeotaku.com/images/4/4b/Wei-ya_M3192D_manual.pdf
on voit page 9 sur le schéma de la platine le VR8(ABL) en question, il y a une étoile pour préciser que c'est : "Default setting allready, don't adjust".


EDIT2 :
http://www.neo-arcadia.com/forum/viewtopic.php?t=22950

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par Sanjuro le Dim 18 Déc 2016 - 11:36

raaah topic auquel je viendrais me réferer bientôt
il me semble que c'est Nikolash sur NA qui répare les platines nanao
passé l'hiver et la tonne de taf que j'ai je vais finir de retaper la Naomi Net City Tri look a like avec combo shangai novel/rodotron 666 auquel j'aurais refais les soudure et ajouté du ventilo...
le truc c'est que cette platine 666 est tri-frequence, le constructeur m'a donné la manip à faire pour rendre le chassi compatible avec le Shangai, une résistance à remplacer par un pont.
par contre je vais y caler principalement du jamma en 15, mais vu que ca passera par le raccord VGA du coup je me demande comment ca va se passer s'il faut rajouter une résistance pour réduire le 5v ?

theWave a écrit:...et certains cadors recommandent de refaire toutes les soudures, ainsi que de mettre un ventilo côté neck board.
tu ne m'a jamais répondu à ce sujet d'aileurs Surprised

_________________
raditz a écrit:(...je suis au lit 9h55, je vais me faire défoncer...)

florent1980 a écrit:je m'appelle florent et je suis né en 1980!

Sanjuro
Scellé
Scellé

Messages : 2054
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par theWave le Dim 18 Déc 2016 - 11:54

Tu voulais quoi Sanju ?

je pense toujours a ton scan de powered gears CPS2... je vais trouver le temps un jour !!

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par Sanjuro le Dim 18 Déc 2016 - 12:33

je parlais de ton topic sur NA http://www.neo-arcadia.com/forum/viewtopic.php?f=14&t=51472&start=125
j'avais relancé l'option ressoudures + ventilos

sinon pour le powered rien ne presse, je pensais que la cartouche repartais peu de temps après c'était pour ca que j'avais request the possibility

_________________
raditz a écrit:(...je suis au lit 9h55, je vais me faire défoncer...)

florent1980 a écrit:je m'appelle florent et je suis né en 1980!

Sanjuro
Scellé
Scellé

Messages : 2054
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par Joker le Dim 18 Déc 2016 - 12:36

juicelink a écrit:Merci Vidy !
j'ai trouvé le pot pour l'ABL (VR8) mais j'ai beau le tourner dans tous les sens je ne vois pas d'amélioration.
Le seul moyen de réduire l'effet de gonflement est de baisser la luminosité ce qui finalement n'est pas une solution.  poor
Fait chier j'ai des potes qui viennent ce soir pour m'aider à remettre l'écran, il ne me reste plus que ça à régler.


EDIT :
sur la doc :
http://wiki.arcadeotaku.com/images/4/4b/Wei-ya_M3192D_manual.pdf
on voit page 9 sur le schéma de la platine le VR8(ABL) en question, il y a une étoile pour préciser que c'est : "Default setting allready, don't adjust".


EDIT2 :
http://www.neo-arcadia.com/forum/viewtopic.php?t=22950
C'est vraiment très fort ? Ca le fait aussi sur mon ecran mais on ne le remarque que sur les intros en jeux invisible !

_________________
Non mais ...

avatar
Joker
Mintissime !
Mintissime !

Messages : 1706
Date d'inscription : 01/10/2016
Age : 40
Localisation : Bordeaux

https://youtu.be/6u-tp2f_Pt8

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Dim 18 Déc 2016 - 13:58

oui ya un bel effet yoyo, l'intro de KOF98 est parfaite pour tester

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par the_vidy le Dim 18 Déc 2016 - 14:36

Oui mais en fait c'est comme le marquage de l'écran si c'est pour jouer on s'en fout.
Le truc le plus chiant c'est la convergence et le focus. Et un truc que je supporte pas c'est les tubes rayés .

_________________
Je recherche:
Sur NES: Castlevania, Balloon fight. Sur game boy: Mystic quest en fr, Marioland fr en boite. Wonderboy 4 master system. Le matos pour faire un Link entre 2 Naomi.
avatar
the_vidy
Used
Used

Messages : 327
Date d'inscription : 15/11/2016
Localisation : lost in lot et garonne

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Dim 18 Déc 2016 - 15:58

ouaip c'est pas la mer à boire et puis si ça n'abime pas le tube alors ça va...
petite vidéo sur l'intro de kof98 :

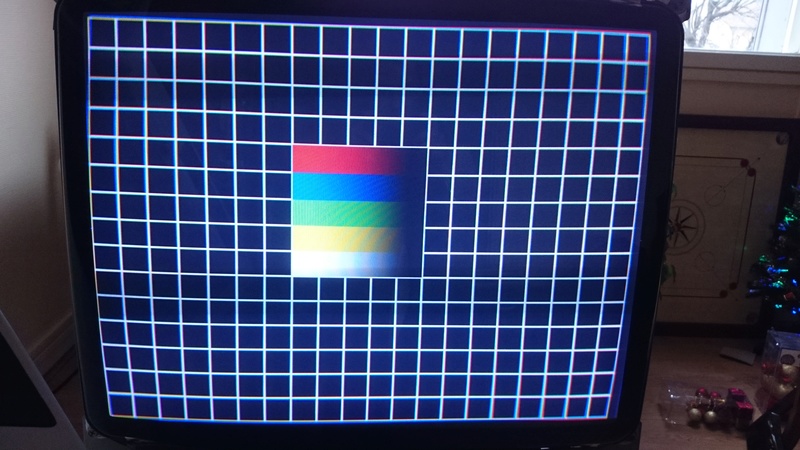

photo de la correction de la convergence, elle était super prononcée et j'ai vu que la bobine du tube était tordu, pas facile d'y insérer les bandes. :

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par the_vidy le Mar 20 Déc 2016 - 1:38

Oouuu! Toi tu m'intéresse!
comment a tu fabriqué tes bandes pour la convergence?

J'aimerais régler ça sur l'écran de Gil.

Feuille en plastique et lame de cutter?

_________________
Je recherche:
Sur NES: Castlevania, Balloon fight. Sur game boy: Mystic quest en fr, Marioland fr en boite. Wonderboy 4 master system. Le matos pour faire un Link entre 2 Naomi.
avatar
the_vidy
Used
Used

Messages : 327
Date d'inscription : 15/11/2016
Localisation : lost in lot et garonne

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par theWave le Mar 20 Déc 2016 - 8:18

Ce sont pas des bandes magnétiques aimantées en principe ??? scratch

_________________
en Special Guest Star, WRC dans le rôle de theWave smoke
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
avatar
theWave
Pièce unique
Pièce unique

Messages : 5030
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Mar 20 Déc 2016 - 8:55

c'est ça :

le vendeur :
http://www.ebay.fr/usr/s.sand1?_trksid=p2057872.m2749.l2754
je lui avait commandé au mois de Mai.

Après oui il doit y avoir moyen de les fabriquer soit même, au bout il y a bien un morceau de métal (légèrement magnétique oui), une parti collante pour fixer.
Pour le réglage c'est tout con, juste qu'il faut le faire quand l'écran est sous tension  What a Face , et ne pas avoir peur de la mort Wink

En tous cas au final c'est le jour et la nuit ! in-game le peu de convergence qui reste est quasi invisible.

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par Baron GIL le Mar 20 Déc 2016 - 11:02

C'est marrant, sur la photo on dirait que les bandes ne sont pas trop enfoncées. J'ai testé vite fait avec des magnets mais ça n'a rien donné.
avatar
Baron GIL
Near-mint
Near-mint

Messages : 873
Date d'inscription : 12/08/2016
Age : 39
Localisation : Agen

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Mar 20 Déc 2016 - 13:32

là ou les bandes sont le moins enfoncées c'est à cause de la bobine qui est de travers et du coup bloque l'accès

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par the_vidy le Mar 20 Déc 2016 - 18:10

En gros pour la convergence soit tu utilise du métal en dessous de la bobine (c'est pour bien dégrossir le travail)
et plus tu te rapproche de l'avant du tube et il faut des aimants de plus en plus puissants (je ne peux l'affirmer j'ai pas testé)
Il t'en reste de ses bandes?
Si oui tu pourrais la mesurer et la décrire en détails?
Merci

_________________
Je recherche:
Sur NES: Castlevania, Balloon fight. Sur game boy: Mystic quest en fr, Marioland fr en boite. Wonderboy 4 master system. Le matos pour faire un Link entre 2 Naomi.
avatar
the_vidy
Used
Used

Messages : 327
Date d'inscription : 15/11/2016
Localisation : lost in lot et garonne

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Mar 20 Déc 2016 - 18:19

nop j'ai tout utilisé, j'en avais que 10 et limite j'en aurais bien mis encore pour affiner.

en gros c'est des bandes en carton bien compact mais souple (un peu comme les échantillons de parfum) avec au bout un pièce métallique magnétique entouré de plastique et une partie collante pour fixer (sur une surface pas trop crade sinon ça ne tient pas).

petite vidéo de Kaneda qui aide bien et qui décrit ces bandes de convergence.

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Lun 26 Déc 2016 - 19:18

ça commence à me travailler le fait que mes systèmes arcade 15k restent en standby... je me demande bien quand même comment brancher mon matos (slot mvs, pgm, cpsX..) sur cette platine Wei-ya alors que l'entrée vidéo n'est qu'une prise VGA ? est ce que quelqu'un peut m'éclairer sur ce point ?
merci !

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par Sanjuro le Lun 26 Déc 2016 - 19:44

bah t'as une connectique jamma dedans ou bien ?
l'atomiswave tu le faisais passer direct par la prise VGA de la mobo ?

si tu veux passer du 15k jamma il te faut un cablage jamma complet...
euh juste une précision elle est trifrequence la wei ya ? automatique ou manuelle ?

_________________
raditz a écrit:(...je suis au lit 9h55, je vais me faire défoncer...)

florent1980 a écrit:je m'appelle florent et je suis né en 1980!

Sanjuro
Scellé
Scellé

Messages : 2054
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Re: Platine Wei-ya

Message par juicelink le Lun 26 Déc 2016 - 20:15

oui ma borne à tous le câblage jamma, c'est juste la platine que j'ai remplacé, nanao (tri-fréquences manuelle)> weiya (tri-fréquences auto).
je n'ai pas trouvé comment brancher la vidéo qui venait du câblage jamma de la borne sur la platine weiya, la prise VGA semble être le seul moyen de input de la vidéo.
the_vidy a écrit:C'est le même câble pour le vga et le jamma. Il n'y a qu'une entrée vidéo sur la platine.

Avant sur ma Nanao j'avais une entrée VGA (pour mes PC, xbox360, éventuellement atomikwave si 31k) et le peigne jamma pour afficher les autres systèmes 15k.

_________________
http://www.flashkof.fr
avatar
juicelink
Near-mint
Near-mint

Messages : 922
Date d'inscription : 07/11/2015
Age : 39
Localisation : Caluire et Cuire

http://www.flashkof.fr

Revenir en haut Aller en bas
