[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Page 1 sur 2 1, 2  Suivant

Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Ven 22 Jan 2021 - 23:48

Bonjour, bonsoir tout le monde,

Ayant acquis récemment un Sony BVM de 14 pouces, je me suis retrouvé dans la situation où j'avais l'écran, mais pas le Sony BKM-10R qui va avec. En gros, je peux allumer l'écran, jouer, mais je peux rien faire d'autre, pas de menu, nada.

Hors, en ce moment, le Sony BKM est au mieux vendu dans les 300 euros fdpin sur la baie. J'ai pas envie de lâcher autant dans une télécommande géante.

Donc en cherchant sur le net, j'ai trouvé une âme bienveillante qui a trouvé une alternative et a expliqué comment faire. Il a développé un programme qui fait quasiment trait pour trait ce que fait le BKM-10R.
Par curiosité, j'ai décompilé le programme pour regarder quelle tête ça avait, le code est en clair (vive C#) et effectivement, ça ressemblait bien à ce qu'il disait.

Pour ce faire il faut donc :
- Un ordinateur qui pilotera l'écran forcément.
- Un câble DB9/RS232 mâle-femelle
- Un adaptateur USB vers RS485

Le 1er truc que vous pouvez faire, c'est brancher l'adaptateur USB à votre PC et installer les pilotes. Vérifiez ensuite dans le gestionnaire de périphériques Windows que vous avez un port COM qui apparaît dans la liste. L'adaptateur va en fait simuler un port parallèle sur votre bécane. (pour ceux qui se souviennent ce que c'est... mon 1er joystick PC étant branché comme ça, les vieilles imprimantes aussi)

La 2e chose et pas des moindres, il va falloir ouvrir le câble DB9 et surtout ne couper pas le câble pour l'instant. Sur votre câble mâle/femelle, vous allez ouvrir la connectique femelle. Vous allez avoir besoin de savoir quel fil est branché sur quel pin. Aucune garanti que ce soit les mêmes codes d'un câbles à l'autre. C'est pas la partie la plus marrante. J'y suis allé avec une pince et j'ai défoncé la tête du câble pour arriver à extraire le connecteur. (Autre piste, vous achetez une tête DB9 mâle et vous faites votre propre câble, 9 fils, quelques soudures, de la gaine thermorétractable et tadaaa)

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Img_3511
Mais tu vas t'ouvrir oui ?!

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Img_3512
2h plus tard et une ouverture avec l'aide d'une pince et à la fin d'un ciseau à bois pour faire levier. (ne faites pas ça)

Une fois que vous avez le câblage de votre câble, on va pouvoir passer aux branchements sur l'adaptateur, vous allez avoir besoin de 5 câbles sur 9. Le câblage à utiliser est le suivant :

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Db910

Et petit détail, c'est le câblage en regardant le câble femelle DE FACE. Oui parce que moi après avoir arraché la tête, j'ai regardé le câble par l'arrière, et j'ai tout câblé n'importe comment et bizarrement, ça marchait pas. mrgreen
Sur votre adaptateur, il y a les indications quel est le câble à mettre à quel endroit. Il y a 4 fils masse sur un DB9, vous pouvez en utiliser qu'un seul, pas la peine de mettre les autres. Le 5V ne servira pas non plus.

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Img_e311
Bon là c'est un peu en bordel, il faudra que je raccourcisse le câble orange et que j'isole tout ça proprement...

Je branche enfin mon adaptateur USB sur mon ordi, je lance le programme, je branche à la TV, j’appuie sur le bouton MENU et....

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Img_3513

YES ! Je peux contrôler mon moniteur presque comme si j'avais un Sony BKM-10R ! Le programme n'a pas les potards pour contrôler luminosité, contraste, ect, mais il est possible d'ajuster tout ça via le menu malgré tout, donc ça ira. Smile

EDIT : J'en ai profité pour mettre le câble au propre, c'est plus joli et plus maniable. Bricolage terminé !

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Img_e312


Dernière édition par shadowfox le Mer 27 Jan 2021 - 20:58, édité 6 fois

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Ven 22 Jan 2021 - 23:51

Ah oui, le programme ressemble à ça. Il faudra que je recherche où je l'ai trouvé parce que c'est pas mon programme, je ne me sentirais pas légitime de l'uploader alors que je n'en suis pas l'auteur.

EDIT : Pour rendre à César ce qui appartient à César, l'auteur du programme s'appelle mofmorad sur reddit. (Je vais éviter de lâcher nom et prénom complet sans autorisation, merci facebook)

Dispo ici : https://drive.google.com/drive/folders/1UBx92Lb_rFnRkwkQkKjVM_VJys9SgFdy

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sans_t11


Dernière édition par shadowfox le Mer 27 Jan 2021 - 21:06, édité 2 fois

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Sam 23 Jan 2021 - 11:17

La classe, bravo pour avoir tenté le truc et ne pas avoir abandonné quand tu as vu que ça ne marchait pas ;-).
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Sam 23 Jan 2021 - 11:31

Merci ! Smile

Disons que les premières tentatives qui marchent pas, c'est une expérience que j'ai vécu pas mal de fois. siffle

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par poup Sam 23 Jan 2021 - 11:47

Excellent ! Bien joué
poup
poup
Near-mint
Near-mint

Messages : 586
Date d'inscription : 03/12/2015
Age : 46
Localisation : 37

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Sam 23 Jan 2021 - 14:08

Tu n'as pas une petite envie de te faire une télécommande autonome à base d'Arduino ou autre?
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par theWave Sam 23 Jan 2021 - 17:28

Shadow c'est quoi exactement un "Sony BKM-10R qui va avec" ? Une télécommande ???

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 10087
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Sam 23 Jan 2021 - 17:39

theWave a écrit:Shadow c'est quoi exactement un "Sony BKM-10R qui va avec" ? Une télécommande ???

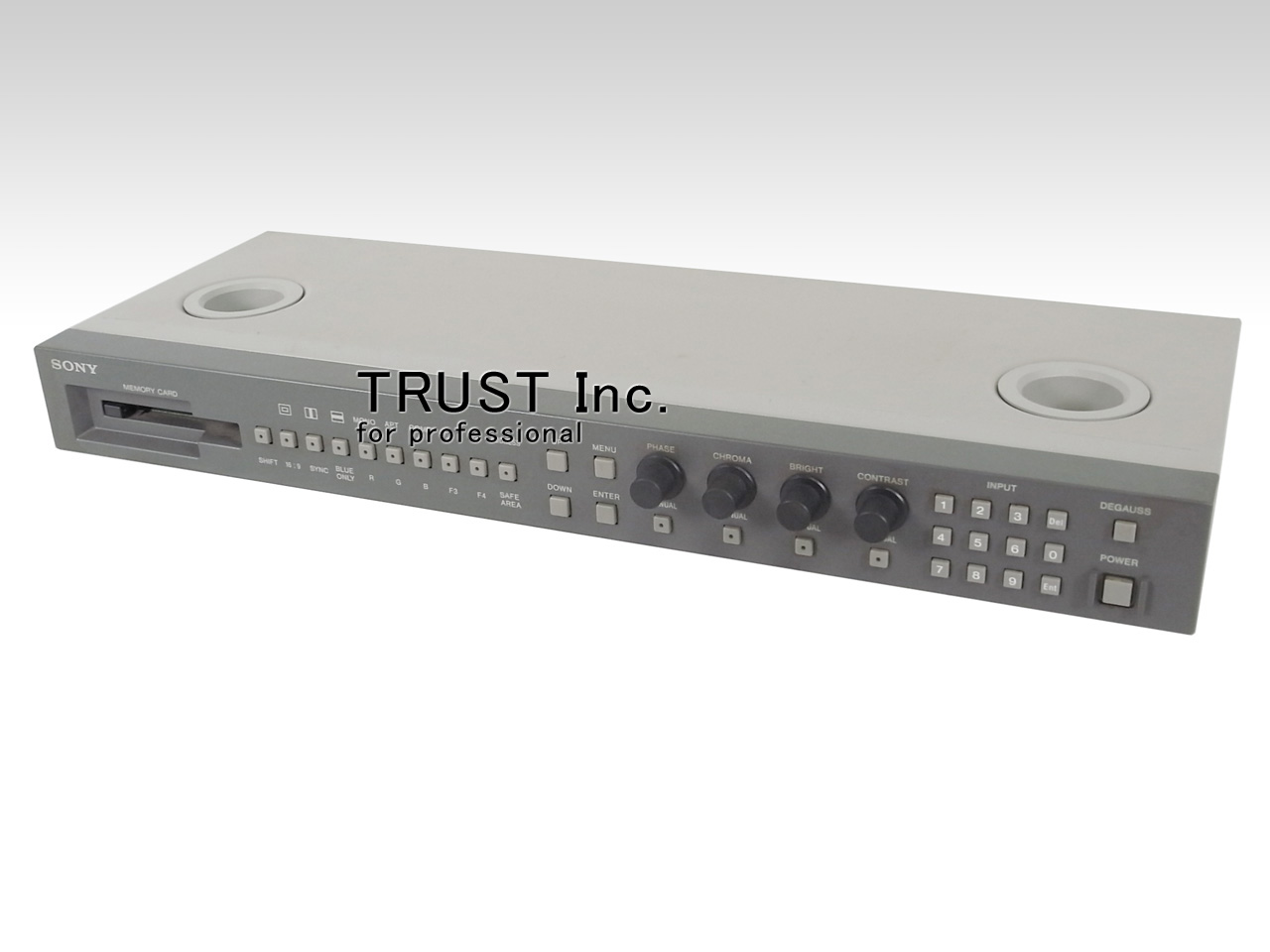

ça ressemble à ça :

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC S-l64010

Les BVM ne sont pas prêts à l'emploi tout seul, ils ne sortent pas de son et on ne peut pas les piloter sans ça. C'est vraiment pour l'image pure. Les PVM intègre directement des contrôles intégrés dans le moniteur mais pas les BVM.

@Bouz j'aimerais bien mais ça nécessiterait de réécrire tout le code et d'envoyer les bons signaux. En l'état, ça va nécessiter pas mal de recherche.

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par theWave Sam 23 Jan 2021 - 19:17

OK j'en apprends une, je ne savais pas que les BVM avaient les contrôles absents^^
Moi j'ai un PVM, réglable donc Rolling Eyes

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 10087
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Sam 23 Jan 2021 - 19:44

Ce serait un projet sympa. En même temps, j'ai pas vu la tête du code, c'est peut-être méga compliqué!
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Sam 23 Jan 2021 - 20:03

@theWave, l'usage est différent, les BVM avaient vocation à être utilisés pour de la post-prod comme pour les montages vidéos, tandis que les PVM étaient plutôt destinés à de la prod tout court pour voir le rendu final.
C'est aussi pour ça que la majorité des BVM ont une image plus détaillée que les PVM, en général ils sont entre 800 et 1000 lignes en fonction des gammes. Les PVM, c'est plutôt 500/600 lignes.

Un BVM intègre un compteur de temps par ex, tu sais combien d'heures à son actif il possède. Le mien est à environ 14000h ce qui est assez faible pour ce genre de moniteur. (Un gros "score" serait de 60000h) Je sais pas si c'est le cas de tous, mais le mien est conçu pour être installé en rack et j'imagine que c'est aussi pour faciliter les chaînages avec d'autres BVM.

@Bouz c'est surtout pas le même langage et donc pas les mêmes contraintes, le programme que j'utilise a été développé en C# qui est un langage haut niveau et qui permet quelques facilités d'écriture. (plus proche du langage humain)

Si je dis pas de bêtises, en arduino, au mieux on sera en langage C qui est déjà beaucoup plus bas niveau et les spécificité pour communiquer via le db9 ne seront pas écrites de la même façon. (et plus proche du langage machine)

Ça pourrait être sympa oui, mais c'est un projet à part entière en plus d'être un bricolage. Je ne sais pas si j'aurais la motivation, je jetterai un œil pour voir quel est l'ordre de complexité. ^^


Dernière édition par shadowfox le Dim 24 Jan 2021 - 19:20, édité 1 fois

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Sam 23 Jan 2021 - 21:35

OK, mais il fait quoi, le code C#? Globalement, on écrit sur la connexion série, qui balane ça sur l'adaptateur modbus pour le connecter au BVM.
Si le code ne fait qu'envoyer des commandes sur un port série, C# ou C, c'est facile.
Par contre, s'il faut forger des paquets compliqués, c'est pas la même chose Smile
Est-ce que tu as le lien vers le projet C# stp? Je peux le décompiler pour regarder Wink
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Sam 23 Jan 2021 - 23:28

Bouz a écrit:OK, mais il fait quoi, le code C#? Globalement, on écrit sur la connexion série, qui balane ça sur l'adaptateur modbus pour le connecter au BVM.
Si le code ne fait qu'envoyer des commandes sur un port série, C# ou C, c'est facile.
Par contre, s'il faut forger des paquets compliqués, c'est pas la même chose Smile
Est-ce que tu as le lien vers le projet C# stp? Je peux le décompiler pour regarder Wink

Les specs du BKM-10R :
https://pastebin.com/aTUWf33J

Le lien pour télécharger le programme :
https://drive.google.com/drive/folders/1UBx92Lb_rFnRkwkQkKjVM_VJys9SgFdy

Il n'y a pas de projet. J'ai utilisé dotPeek de jetbrains pour décompiler le programme et jeter un œil au code. Il n'y a pas beaucoup de fichiers donc ça va. Après, la partie communication avec un hardware en COM, c'est pas quelque chose que je connais plus que ça.

Les valeurs hexa sont directement écrites via un tableau d'octet dans le code, je ne sais pas trop comment il a fait la conversion hexa/byte. Il a écrit tout ça en dur directement dans l'appel des boutons. J'aurais plutôt centralisé tout ça dans un fichier de constantes perso, mais je vais pas cracher dans la soupe. ^^

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Dim 24 Jan 2021 - 1:54

OK, je viens de décompiler le code avec ILSpy (chacun son truc Smile).
Ca me parait quand même super basique. En gros, chaque touche correspond à l'envoi de 3 octets sur le port série. Il n'y a aucun protocole ou échange avec l'écran. On envoie juste 3 octets par bouton.
Est-ce que tous les boutons sont utiles, en l'occurrence? (il y en a un sacré paquet!). Tous le budget partirait dans les boutons Wink
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Dim 24 Jan 2021 - 9:27

Oui, ça n'a pas l'air super compliqué, c'est juste que je ne connais pas la partie communication en COM. Les libs utilisées en .net je les ai jamais manipulées, même si j'imagine que ça doit pas être super compliqué. Après quant à savoir comment réécrire le code en C et quelles sont les libs pour l'arduino, là pareil, j'ai pas d'expérience là dessus.

Ils ont tous une utilité, les chiffres correspondent à tous les canaux vidéos disponibles sur le moniteur par exemple.

Dans le programme, il n'y a pas les potards que tu peux voir sur l'image du BKM mais ils sont dans les specs.
Et encore, c'est le BKM10R, il y a d'autres versions dont je ne connais pas les specs comme le BKM-15R qui lui a même un petit écran intégré.

Là où on n'a pas d'infos et je pense que ça aurait intéressé plein de gens, c'est la partie sauvegarde. L'illustre inconnu qui a rempli ce fichier a dit "nobody cares" mais je suis carrément pas d'accord. mrgreen

Même dans le cadre du rétrogaming, ça permet entre autre d'avoir des réglages différents par console et switcher facilement de l'un à l'autre sans avoir à tout se retaper.

Après quand tu dis que ça va exploser le budget, tu penses à combien ? C'est un objet qui se trouve, dans le meilleur des cas, à 150 euros d'occasion. En ce moment, on est plutôt à 300 mais ce sont les vendeurs spéculateurs qui arrivent pas à les vendre.

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Dim 24 Jan 2021 - 14:31

Je rigolais un peu pour les boutons. Ça doit coûter entre 20 et 50 cts par bouton.
Du coup, la seule complexité que je vois et que je n'ai pas retrouvée dans le code, c'est l'adressage modbus. Je n'ai pas lu la doc, en même temps, mais il me semblait qu'on pouvait mettre 32 périphériques sur le même bus, et qu'il fallait indiquer un numéro quelque part...
Pour l'écriture sur le port série, tu as une fonction Serial.write() qui marche comme celle de .Net.
Si le circuit est un peu compliqué, ce serait pour gérer tous ces boutons. Ca va demander l'utilisation de multiplexeurs (ou d'un CPLD, yeah!).
Gros avantage à faire ça soi-même en matériel:
- pas de PC dans les pattes
- possibilité de piloter l'envoi de commandes logiciellement, et donc de faire des presets!
- ajout de vrais encodeurs rotatifs

Bref, si tu veux qu'on s'amuse à faire un truc, n'hésite pas, j'en suis!
Il faudrait une base matérielle pour bricoler, et si tu as de quoi programmer un microcontrôleur de ton côté, c'est le top pour éviter les aller-retour.
OK, je me calme, je sais pas ce que j'ai avec les télécommandes en ce moment... Wink
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Dim 24 Jan 2021 - 19:15

Vu qu'un nouveau confinement se profile à l'horizon, c'est pas les soirées entre potes qui vont meubler mon temps libre, ça pourrait être amusant en effet.

Et l'idée que ça va faire chier tous les spéculateurs de BKM-10R d'eBay m'amuse encore plus de voir que ça permettrait d'avoir un équivalent plus compacte et moins cher que l'original. mrgreen

Moi, j'ai un PC portable dans le pire des cas je peux me dépanner comme ça, mais une télécommande compacte, ça pourrait être carrément mieux.

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Dim 24 Jan 2021 - 20:43

On attend les annonces du gouvernement, alors :-).
Tu as un arduino ou un clone quelconque? Ca pourrait accélérer les choses (partage de code et test direct chez toi avec un terminal).
Une fois la communication fonctionnelle, on attaque la partie hardware et je suis autonome si besoin.
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Dim 24 Jan 2021 - 21:06

Yes j'ai un arduino qui m'avait servi à désuicider une CM CPS2 (parce que j'avais mis la pile de sauvegarde à l'envers...)

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Dim 24 Jan 2021 - 22:34

OK. Un module MAX485 coûte moins d'1€ en Chine. Si tu as des bouts de fils, on doit pouvoir faire quelque chose de pas trop risqué financièrement Wink.
J'ai regardé comment on programme ce machin, et c'est a priori méga pas compliqué.
Du coup, je dirais que c'est très faisable. On refait un point quand ça a fait son chemin? Smile.
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Dim 24 Jan 2021 - 23:44

Il sert à quoi ce fameux module ?

Oui, des fils pour de l'électronique, j'ai aussi. J'ai des câbles dupont qui traînent aussi, et il faut juste que je retrouve où j'ai rangé l'arduino. ^^
Je suis pas un champion dans le domaine mais avec le temps, j'ai accumulé quelques outils, héhé.

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Lun 25 Jan 2021 - 7:23

Le module est un transducteur TTL/RS485. Il assurera le lien entre le monde de l'Arduino et celui d'écran, en gros. Le RS485 nécessite une paire différentielle que l'Arduino ne sait pas gérer.
Tu as un UNO?
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Lun 25 Jan 2021 - 13:19

De ce que j'ai pu comprendre, on n'utilise qu'un sens du lien Modbus.
Le protocole évoque des retours d'infos sur des LEDs. Du confirmes que le clavier a des LEDs? Ce sont des lumières sur les touches, ou ça sert à autre chose?
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par shadowfox Lun 25 Jan 2021 - 19:04

@Bouz, mon Arduino est un clone, Eleno Uno R3.

Oui, certains boutons ont des LED, ceux sur la gauche et ceux en dessous des potards.


[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC 29802_a

_________________
Ma chaine YouTube : Arcade Zap
[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_c10[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Sign_l11    [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Arcade10
shadowfox
shadowfox
Scellé
Scellé

Messages : 3140
Date d'inscription : 03/03/2016
Age : 35
Localisation : DTC

https://www.youtube.com/channel/UCeLMrbfrQ2ybTej6728Eafw

Revenir en haut Aller en bas

[WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC Empty Re: [WIP 100%] Fabriquer un câble custom pour contrôler un Sony BVM via un PC

Message par Bouz Lun 25 Jan 2021 - 20:02

Ca me semble indispensable, non? :-)
Ca oblige à gérer une connexion bidirectionnelle, par contre.
Bouz
Bouz
Scellé
Scellé

Messages : 2999
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois

https://www.youtube.com/@AurelienBricole

Revenir en haut Aller en bas
