Panne carte snk
Bonjour à tous,
J'ai récupéré une borne N'styl avec 2 cartes mère SNK.
Une mv1fzs qui ne fonctionne pas.
Une mv1a qui a des problèmes de Ram au démarrage.
J'ai pu voir sur la deuxième que la pile de sauvegarde est à 0V mais je ne sait pas quoi contrôler.

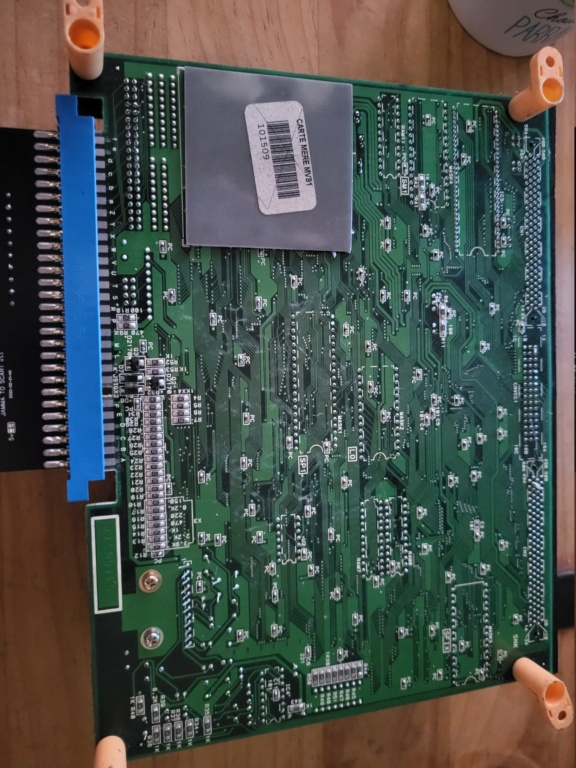

Ci joint les photos des cartes.
Merci de votre aide
J'ai récupéré une borne N'styl avec 2 cartes mère SNK.
Une mv1fzs qui ne fonctionne pas.
Une mv1a qui a des problèmes de Ram au démarrage.
J'ai pu voir sur la deuxième que la pile de sauvegarde est à 0V mais je ne sait pas quoi contrôler.
Ci joint les photos des cartes.
Merci de votre aide
benlo35- Bootleg
- Messages : 3
Date d'inscription : 08/10/2022
Re: Panne carte snk
Hello, inutile que je remette les mêmes commentaires que sur Delta-Island, je laisse les autres tenter des trucs
Re: Panne carte snk
benlo35 a écrit:
Une mv1a qui a des problèmes de Ram au démarrage.
J'ai pu voir sur la deuxième que la pile de sauvegarde est à 0V mais je ne sait pas quoi contrôler.
Par son post plein de mystère (je n’ai d’ailleurs pas compris) je pense que @Bouz faisait référence à une de ses réparation: https://www.neogeo-players.com/t3905-wip-100-reparation-d-un-slot-mv1fz-en-erreur-backup-ram
Je te conseille d’ailleurs d’aller voir sa vidéo youtube, tu apprendras pleins de trucs et ça te donnera pleins d’idées concernant ton problème.
Sinon j’ai remarqué qu’il y avait eu un réparation ou une tentative de réparation sur IC1 dans la "backup area". Ca ne m’a pas l’air très propre. A vérifier donc si ça été bien fait.
_________________
ldindon- Used
- Messages : 288
Date d'inscription : 07/06/2022
Age : 49
Localisation : Metz
Re: Panne carte snk
Je faisais référence à ce post: https://www.delta-island.com/forum/viewtopic.php?t=3820
Mais pour le moment, tu en es arrivé à la même conclusion .
La puce d'horloge NEC µPD4990 est posée n'importe comment. Pour moi, elle n'explique pas le problème, mais refaire ses soudures ne lui ferait pas de mal, des fois que des fils se touchent.
L'étape suivante étant à mon avis de sonder les lignes de contrôle sur la BRAM pour voir si les signaux qui y parviennent sont corrects. Vu que les 2 octets sont en erreur, c'est soit un souci de contrôle, soit les 2 puces de RAM sont mortes (et je n'y crois pas).
Je me demande pourquoi cette carte en est arrivée là...
Mais pour le moment, tu en es arrivé à la même conclusion .
La puce d'horloge NEC µPD4990 est posée n'importe comment. Pour moi, elle n'explique pas le problème, mais refaire ses soudures ne lui ferait pas de mal, des fois que des fils se touchent.
L'étape suivante étant à mon avis de sonder les lignes de contrôle sur la BRAM pour voir si les signaux qui y parviennent sont corrects. Vu que les 2 octets sont en erreur, c'est soit un souci de contrôle, soit les 2 puces de RAM sont mortes (et je n'y crois pas).
Je me demande pourquoi cette carte en est arrivée là...
Re: Panne carte snk
Bonsoir.
Je vais essayer de ressouder la puce correctement.
Y a t'il des marques de flux de soudure à me conseiller?
Ou puis je trouver des piles ou support de pile de sauvegarde.
Merci
Je vais essayer de ressouder la puce correctement.
Y a t'il des marques de flux de soudure à me conseiller?
Ou puis je trouver des piles ou support de pile de sauvegarde.
Merci
benlo35- Bootleg
- Messages : 3
Date d'inscription : 08/10/2022
