Slot MVS Versus Ecran Cathodique

Salut à tous

Tout d'abord je m'excuse d'avance des fautes d’orthographe et de la syntaxe de certaines phrases, j'ai essayé de faire au mieux pour que ce topic soit le plus agréable possible à lire

Je me permets de faire ce mini "dossier" au sujet des MVS et des TV Cathodiques, je m'explique :
Suite à l'achat d'un Slot MVS consolisé (un MV2F) j'ai eu de multiple péripéties avec les TV Cathodique et je pense avoir trouvé une info intéressante à vous faire partager, mais attention, les situations que j'ai vécues sont peut être liées uniquement avec mon matos et il ne faut pas prendre ce qui suit pour une généralité et une source sure, il faut plus le voir comme une éventualité ou possibilité suivant votre matériel.

Pour commencer je vous présente mon Slot Consolisé en photo :



Lors de la réception je me suis empressé de le brancher sur mon cathodique "habituel" à savoir un Sony Trinitron qui fonctionne au top sur mes AES, Snes, Nes et compagnie :


Vous vous demandez surement pourquoi je mets une photo du Trinitron ? Vous allez comprendre à la fin

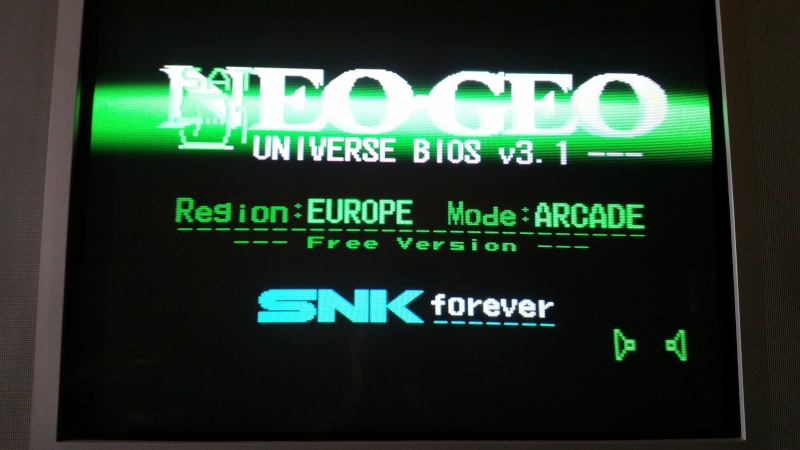

Lors de l'allumage j'ai eu le droit à des couleurs très bizarre , le blanc est vert fluo, des bandes verte sur l'image, bref c'était pas la joie





Suite à ça j'ai fait des recherches sur le net et j'ai appris que certains modèles de Sony Trinitron sont au premier abord "incompatibles" avec certain slot MVS et qu'il faut bidouiller le cable RGB en soudant une résistance dedans pour améliorer les couleurs et supprimer les bandes verte, personnellement je n'étais pas très motivé pour cette solution et je me suis mis à la recherche d'un autre cathodique...

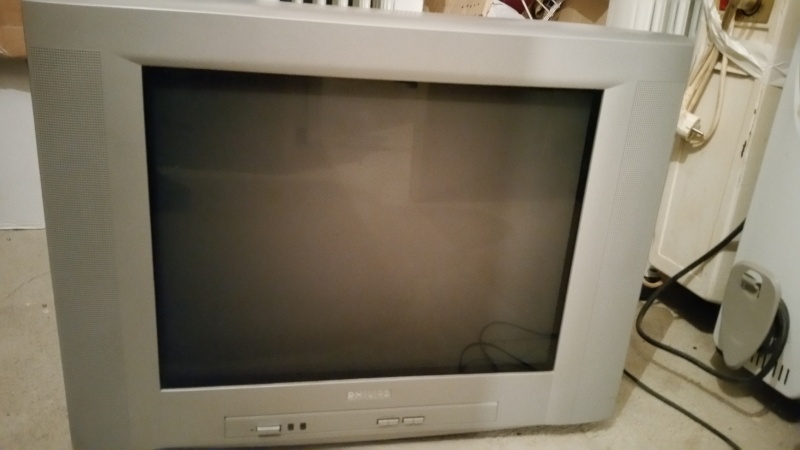

J'ai trouvé sur leboncoin une TV cathodique Philips à coté de chez moi, j'ai voulu tenter de voir ce que cela donnerait avec le Slot MVS et je l'ai donc acheté, voici la TV en question (là encore vous comprendrez pourquoi je mets la photo ) :

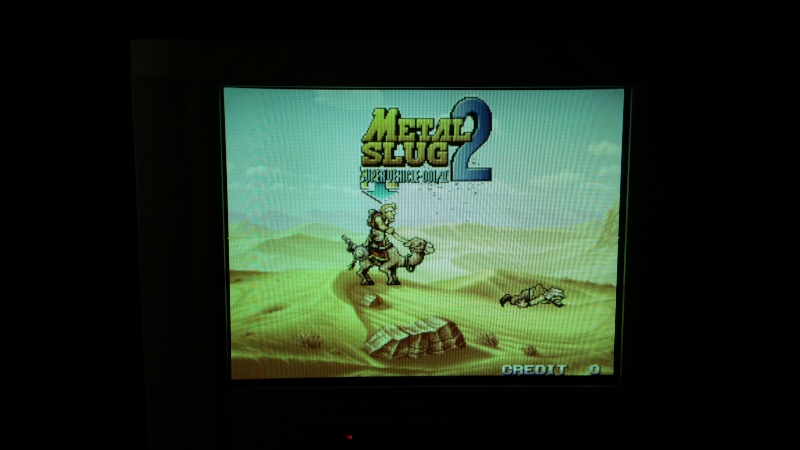

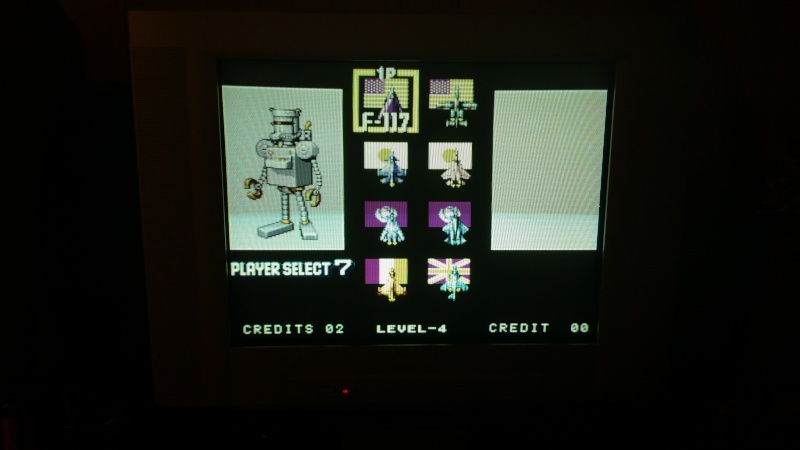

Malheureusement la surprise fut mauvaise lors des tests, certes les bandes verte on disparu mais les couleurs sont très fades voire "inexistantes" pour certaines, bien évidement j'ai testé une multitude de réglages et je n'ai pas réussi à avoir mieux que ça :





Pas terrible hein ?

Bon comme quand j'ai une idée en tête je ne l'ai pas ailleurs (Qui a dit que j'etais têtu ? ) j'ai continué à rechercher un cathodique et je suis tombé encore une fois sur leboncoin sur un Thomson pour une poignée d'euros et je me suis dit "Jamais deux sans trois" ^^

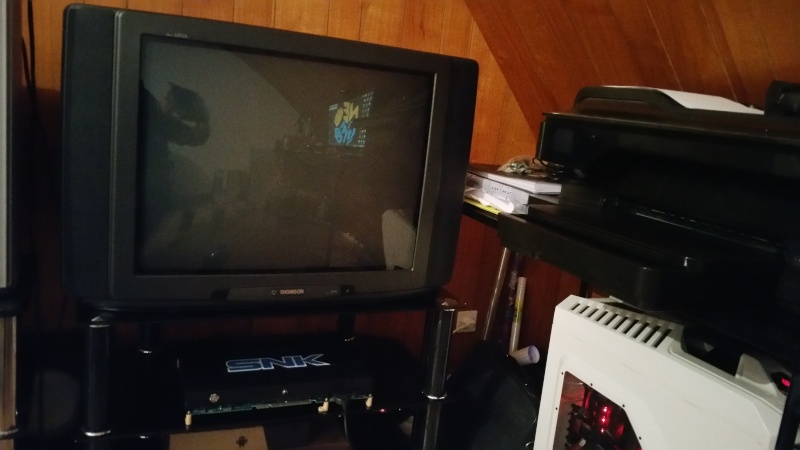

Voici la TV en question et encore une fois ça photo n'est pas la pour rien



Je rente chez moi, je branche la TV et le Slot et la .... Orgasme visuel






Comme vous pouvez le voir sur le Thomson les couleurs sont magnifiques et tout est net

Alors les amis vous n'avez rien remarqué depuis le début sur les photos des différents cathodique testés ? Non vraiment pas ? Je vais vous aider :

La Sony Trinitron : Châssis Silver + écran plat = Dernière génération de cathodique
La Philips : Châssis Silver + écran plat = Dernière génération de cathodique
La Thomson : Châssis Noir + écran bombé = Génération cathodique années 90'

Personnellement je suis arrivé à une déduction qui je ne sais pas si elle est valable pour tous mais en tout cas elle l'est pour moi, qui est que les slot MVS sont peut être conçue pour les cathodiques "ancienne" génération, peut être la technologie à l’intérieur ou une différence sur les tubes ou tout simplement le fait que l'écran soit bombé, dans tous les cas si je peux me le permettre je conseillerais aux personnes voulant passer le cap du MVS à la maison de prendre un cathodique antérieur à ceux qui ont un châssis silver...

Je rappelle encore une fois que les infos de ce "dossier" sont uniquement le reflet de mon expérience et ne sont pas forcément valables pour tout le monde

J’espère avoir peut être aidé des personnes ayant le même soucis que j'ai eu au début ou tout simplement attisé votre curiosité, dans les cas je remercie ceux qui auront pris le temps de lire ce petit pavé

je pense que c'est ton expérience personnelle amigo .
déjà il est evident que certains televiseurs en 100 HTZ ne valent rien pour la neo et on préféreras de loin un CRT 50 HTZ si possible bombé .il m'est souvent arrivé de léger probleme au niveau couleur .
par exemple il faut savoir que la neo ou slot ne delivre pas un signal 60 HTZ precis , a l'epoque j'avais un rétroprojecteur et des décrochage d'image constant . mon projo essayé en vain de redressé la fréquence d'ou le saut d'image et les couleurs degeux .
par contre la thomson est une 16/9 a premiere vue .
ces écrans las de memoire sont arrivées fin des années 90 (je pense)
pour finir la sensibilité de chaque CRT est individuel , j'ai cramé dans la même journée 2 ecrans BO avec un supergun car oui ces derniers s'averent extrêmement fragile ...

les consoles aes n'ont pas le même filtrage video n'on plus.

Merci pour ce retour

Merci pour ce retour. Comme tu avais fait mention de l'orthographe, je me suis permis de corriger quelques fautes d'accord

Merci à vous pour votre lecture et vos réponses
Oui je ne pense pas que ce sois une expérience "universel" et que c'est un peut au cas par cas mais je me suis dis que ça pouvais éventuellement aider des personnes qui seraient dans le floue comme moi au début mais je suis conscient qu'il ne faut pas généralisé mon expérience

Avec plaisir cypher
Merci anzymus tu as bien fait

Bien vu, pour le choix du CRT!

Bon, du 4/3, c'est mieux, mais déjà, ton résultat est bien supérieur à celui obtenu avec du LCD.

En effet, le bombé, c'est ce qu'il y a de plus indiqué, pour les consoles 8 et 16 bits; quand je le disais, on se foutait limite de ma gueule, mais le résultat est là, une image de beau gosse!

j'avais un trinitron chassis silver écran plat 4/3, l'AES passait très bien, le slot MVS + Supergun egalement.
je pense qu'il y a d'un coté un champ de compatibilité concernant les écrans anciens et récents, d'autre une différence de compatibilité entre les slots consolisés et le reste du monde genre l'antarctique avec la légende de la terre creuse et le dérèglement total des boussols.
il y a des chance que le supergun passe très bien sur les 3 TV, mais un slot consolisé c'est la roulette russe concernant la compatibilité.
après rien ne vaut un vieux CRT (pas trop vieux non plus)
avec écran bombé, c'est comme une paire de seins, quand c'est plat on admire moins

Au moins tu es équipé maintenant niveau CRT !!

Sigmax : Merci l'ami, franchement très content du rendu du Thomson, l'image est magnifique et les couleur aussi   Oui il es en 16:9 mais je peut le passé en 4:3 avec la télécommande ^^

Sanjuro : Oui je pense que tu as raison et que les slot consolisé c'est un peut du cas par cas au final, beaucoup de choses peuvent rentré en compte mais je me suis dis que ce petit pavé pourrais peut etre aider des gens ^^ Je suis fan de ta dernière phrase lol

theWave : Haa oui la c'est clair je suis tranquille

Ton slot devrait passer sur tes 3 TV, ce n'est pas normal. Le travail sur la sortie vidéo ne semble pas finalisé.

Alors la je ne sais pas du tout je ne peut pas t'en dire plus vu mon niveau en MVS lol

Salut, alors je pense qu'il n'a pas respecté les valeurs pour la connexion rgb.
Rgb +synchro résistance 150ohms à chaque fils
Et entre la communication lente et rapide 180ohms et sa devrait passer toutes tv.

Saturation de la sortie RGB, les normes jamma sont différentes pour le mvs, elles donnes 3v en général. On le voit bien sur la première image, saturation des 3 couleurs et un décalage sur le vert amplifié donne un blanc vert baveux. les sorties mvs sont TTL ,le circuit vidéo de la thomson ajuste suffisamment pour te donner une impression d'image correcte mais je pense que ajusté correctement tu aurait encore mieux.
