Borne rené pierre mvs2 problème image

Page 1 sur 2 1, 2  Suivant

Aller en bas

Borne rené pierre mvs2 problème image Empty Borne rené pierre mvs2 problème image

Message par chipgame32 Ven 5 Mar 2021 - 21:36

Bonjour à tous

Je viens de faire l'acquisition d'une borne arcade contenant un slot mvs2 qui ne fonctionne pas. Il y aurait des personnes sur ce blog susceptible de m'aider à la remettre en fonctionnement?

Merci
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Joker Ven 5 Mar 2021 - 21:48

Il y a beaucoup de personnes avec des connaissances ici mais ce n’est pas toujours simple sur un forum.Quel est ton problème?

_________________
"Il est indispensable d'avoir une euro dans un setup arcade" :Raditz 2/02/2018.


Borne rené pierre mvs2 problème image Sign_m10

John Caffe le 25/09/2018:"Je comprends mieux ta remarque. Toi, t'es au moins ingénieur, et probablement inscrit à Mensa "
Joker
Joker
Scellé
Scellé

Messages : 3848
Date d'inscription : 01/10/2016
Age : 43
Localisation : Bordeaux

https://youtu.be/6u-tp2f_Pt8

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Ven 5 Mar 2021 - 22:02

J'ai des problèmes de corrosion à certains endroits sur la carte mais surtout la partie ou il y avait la pile. J'ai réussi à enlever le vert de la pile sur le composant mais c'est celui qui a le plus chargé. j'ai fais aussi des test de continuité sur toutes les pattes du composant et ça a l'air bon Borne rené pierre mvs2 problème image 20210310Borne rené pierre mvs2 problème image 20210312Borne rené pierre mvs2 problème image 20210311
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Ven 5 Mar 2021 - 23:44

Punaise, le massacre :-/
Il faudrait nettoyer ça au vinaigre blanc avec une brosse à dents pour neutraliser l'électrolyte et rincer à l'alcool isopropylique.
Ca, c'est pour commencer à y voir quelque chose et arrêter le massacre.
Après, vérifier toutes les pistes et les via au multimètre, depuis les pattes des chips histoire de vérifier qu'ils sont toujours rattachés au reste du monde.
Ca va être bien long et fastidieux.
Après ça, il faudra probablement refaire les pistes et les vias endommagés, changer les TTL qui ont pris cher (les 74xxx, on en voit un tout bouffé) en les montanr sur support. Idéalement, il faudrait même désouder les puces SNK pour regarder dessous.
Si tu préfères abandonner, je te le rachète, je suis très patient mais pas assez compétent pour te proposer une rréparation Wink. Sinon, on va te suivre avec intérêt!
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Sam 6 Mar 2021 - 9:20

oui j'ai tout nettoyé au vinaigre et la c'est bien revenu mais je vais devoir dessouder la zmc2 pour voir dessous. pas donné cette puce je la trouve sur ebay à plus de 20euros et nulle part ailleurs.
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Sam 6 Mar 2021 - 11:54

Si tu n'as pas de pattes bouffées (ou pas trop bouffées), tu peux probablement la remettre!
Dans quel état elles sont?
J'utilise des stylos en fibre de verre pour enlever l'oxydation en frottant délicatement, ça marche plutôt bien.
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Joker Sam 6 Mar 2021 - 22:59

Oh le boulo je suis fatigué d’avance pour toi bon courage!

_________________
"Il est indispensable d'avoir une euro dans un setup arcade" :Raditz 2/02/2018.


Borne rené pierre mvs2 problème image Sign_m10

John Caffe le 25/09/2018:"Je comprends mieux ta remarque. Toi, t'es au moins ingénieur, et probablement inscrit à Mensa "
Joker
Joker
Scellé
Scellé

Messages : 3848
Date d'inscription : 01/10/2016
Age : 43
Localisation : Bordeaux

https://youtu.be/6u-tp2f_Pt8

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par theWave Dim 7 Mar 2021 - 10:31

Vu le massacre je laisserais tomber. Un slot MVS 1 ça vaut moins de 50 euros sur Ebay.
La corrosion et l'oxydation sont les pires ennemis des PCBs.

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 8668
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par poup Dim 7 Mar 2021 - 11:42

@theWave a écrit:Vu le massacre je laisserais tomber. Un slot MVS 1 ça vaut moins de 50 euros sur Ebay.
La corrosion et l'oxydation sont les pires ennemis des PCBs.

Oui surtout que tu n'es jamais certain que le processus soit stoppé et tu te retrouves avec de nouveaux dysfonctionnements plus tard.
Comme le dit the wave, prends toi un slot 1 à petit prix, tu gagneras ton temps et de l'argent. Ca ne t'empêchera pas de tenter la réparation plus tard et de revendre au besoin.
poup
poup
Near-mint
Near-mint

Messages : 537
Date d'inscription : 03/12/2015
Age : 43
Localisation : 37

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Dim 7 Mar 2021 - 14:52

Oui, mais moi, j'aime pas jeter et j'y crois Wink.
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par snkspirit Dim 7 Mar 2021 - 17:34

@theWave a écrit:Vu le massacre je laisserais tomber. Un slot MVS 1 ça vaut moins de 50 euros sur Ebay.
La corrosion et l'oxydation sont les pires ennemis des PCBs.

C'est clair.

_________________
Y'a pas de pierre dure, que des bras mous !!!
Borne rené pierre mvs2 problème image 1568904079-latest
snkspirit
snkspirit
Pièce unique
Pièce unique

Messages : 7152
Date d'inscription : 28/06/2017
Age : 42
Localisation : Attention d'Angers (49)

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par theWave Dim 7 Mar 2021 - 17:59

@Bouz a écrit:Oui, mais moi, j'aime pas jeter et j'y crois Wink.

Oui je suis d'accord avec toi sur le principe. C'est beau de sauver du matos, mais des fois il vaut mieux même pas essayer. Quand tout est bouffé ça part dans tous les sens les pistes de réparation...
Par exemple Seb de RepArcade n'y touche même pas à ce genre de panne.

Comme dit poup, vaut mieux se choper un slot 1 à pas cher et essayer les réparations du slot 2 en parallèle, mais investir sur des pièces pour une telle corrosion c'est très probablement perdre de l'argent...

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 8668
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Dim 7 Mar 2021 - 19:45

Je suis d'accord s'il faut en effet changer des pièces. Ici, les composants TH ont potentiellement les pattes bouffées => ça se change, ça coûte 1€ pièce. Les composants SMT propriétaires SNK, je suis d'accord, mais jusqu'à ce qu'un composant s'avère mort, on ne peut pas présumer du coût de réparation. A part en termes de temps passé, bien-sûr.
Seb facture ses réparations. Alors le facteur temps joue forcément. Un passionné qui bricole sa propre carte, ce n'est pas le même calcul, il n'y a pas de rentabilité à trouver. Si tu veux un exemple alternatif, GadgetUK répare volontiers ce genre de carnage (et même bien pire!).


En tout cas, après avoir acheté une première borne, équipée MVS, avec 2 cartouches, et ne pas pouvoir y jouer, j'achèterais probablement quelque chose en parallèle Wink.
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Mar 9 Mar 2021 - 21:12

Vous avez surement raison mais mon plaisir c'est d'essayer de réparer mais si j'ai peu de connaissances mais j'ai le temps. et au final la partie attaquée par la pile n'est pas si grande que ça et j'ai commandé et à part la puce à 20euros le reste ça coute pas bien cher donc on verra bien ce que ça donne quand j'aurais reçu la puce.

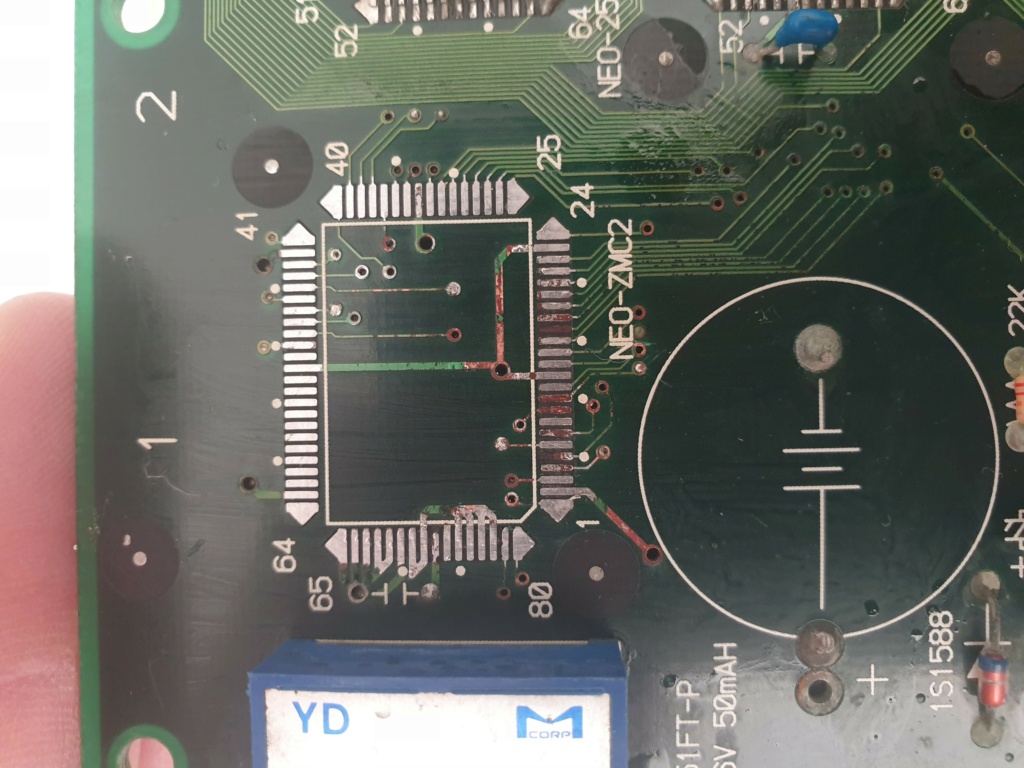

J'ai dessoudé la puce c'est vraiment cette partie qui a pris cher le reste n'est pas dans cet état.
On verra bien je vous tiens au courant de la suite
Borne rené pierre mvs2 problème image Pistes11
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par theWave Mar 9 Mar 2021 - 21:59

Ouaw c'est un sacré défi.
Je vois que tu sais quand même bien manier le fer à souder c'est bien.

_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave
theWave
Pièce unique
Pièce unique

Messages : 8668
Date d'inscription : 25/10/2015

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Mar 9 Mar 2021 - 22:45

Super, dans quel état est la puce? Tu l'as retirée à l'air chaud, ou elle est bonne pour la poubelle? Smile
Les pistes mériteraient un coup de stylo fibre de verre pour enlever l'oxyadation, et un petit étamage à l'étain + flux + tresse à dessouder. Tu connais la manip?
Vérifie bien la continuité des pistes, par exemple le lien entre le pad 3 et son via, et entre le pad 72 et le reste du monde. Sur la photo, on dirait qu'il en manque un bout!
Bon courage!
Par solidarité, je vais attaquer une réparation aussi.
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Ven 12 Mar 2021 - 16:04

oui oui le fer a souder et la station d'air chaud aucun problème sinon je me serais pas lancé dans ce projet. par contre j'ai juste les bases en électronique mais je demande que à apprendre.
oui il y a plusieurs pistes coupées je vais m'en occuper mais j'attends de recevoir la puce pour m'y remettre et c'est long Borne rené pierre mvs2 problème image 1f624
Mais j'ai d'autres machines à réparer que je vais faire en parallèle, comme une table cocktail et une autre borne. Je vais faire un autre post
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Ven 12 Mar 2021 - 17:36

Vas-y balance tes travaux dans la section Garage/WIP, je me sentirai moins seul Wink.
Mais elle est morte, ta puce, du coup? Il fallait l'enlever pour réparer les pistes dessous, mais il faut la changer en plus?
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Ven 12 Mar 2021 - 19:30

oui la puce côté pile avait pris cher comme les pistes d'ailleurs. une patte était tellement oxydée quelle s'est arrachée. Tant pis mais quand même 23 euros la puce alors maintenant je suis obligé de sauver la carte Borne rené pierre mvs2 problème image 1f603 je mets mes autres post de réparation dans la section garage tu dis? en table cocktail tu t'y connais? quand je l'allume elle fait un bruit de ventilo je sais pas ce que c'est. Et rien à l'écran bien sur sinon ça serait trop simple. mais pas d'oxydation comme la borne c'est déjà bien
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Ven 12 Mar 2021 - 22:44

Si un modérateur passe par là, il déplacera peut-être ton sujet dans les WIP Smile.
Je ne m'y connais en rien de connu, j'improvise. Une cocktail, c'est comme les autres: une alim, un PCB, un tube, un chassis et des boutons!
Et un ventilo, apparemment Wink.
Tu l'as achetée comme ça? La première chose à faire, c'est de tester les tensions sur l'alim. C'est quel jeu à l'intérieur, pour avoir une idée de l'époque? L'écran prend des tensions sur l'alim?
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Sam 13 Mar 2021 - 19:03

Je viens de mettre ma table cocktail dans la section WIP si tu veux y jeter un coup d'oeil
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Mer 17 Mar 2021 - 19:41

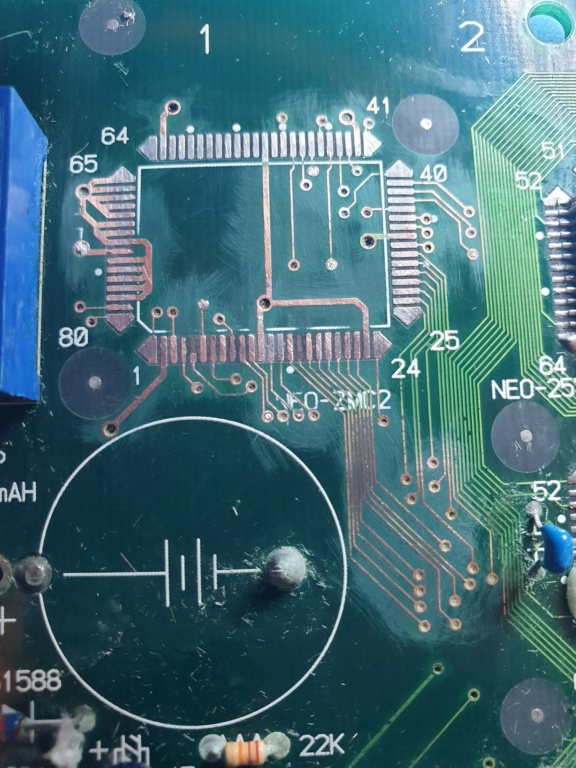

J'ai tout bien nettoyé au niveau du chipset zmc2, testé tous les points et ressoudé la puce mais toujours pareil. Ducoup je vais m'occuper des composants autour ou les soudures sont pas top on verra ce que ça donne.

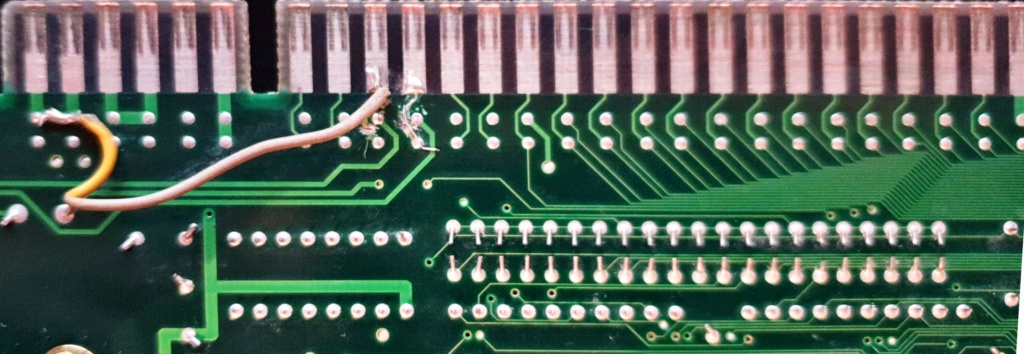

Par contre il y a un truc que je ne comprend pas sur la 4 eme photo, sur les 2 fiches de gauche sur la photo du gnd, on dirait quelles sont reliées à rien du tout ni dessus ni dessous et pourtant en prenant les contacts a d'autres points gnd de la carte ça bip je comprends pas comment c'est possible.
Et ils ont fait une petite mofid dessous c'est correct?
Et dernière question, je peux tester la carte de ma table cocktail sur cet écran ?

Borne rené pierre mvs2 problème image Photo_12
Borne rené pierre mvs2 problème image Photo_11
Borne rené pierre mvs2 problème image Photo_10
Borne rené pierre mvs2 problème image Photo_13
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Mer 17 Mar 2021 - 20:39

Et on ne juge pas mes soudures j'ai reçu le composant avec les pattes toutes tordues j'étais dégouté, soit disant neuf!
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Bouz Mer 17 Mar 2021 - 22:00

Les pins de gnd partent sur un petit plan carré traversé par 6 via. Il n'y a pas un plan de masse juste en-dessous?

Si tu as vérifié les tensions sur la borne cocktail (le 5V), vu qu'elle est câblée JAMMA, tu devrais pouvoir mettre ta carte dedans.
S'il y avait une vieille carte dedans, il est possible que la tension soit à bien plus de 5V pour compenser la perte de tension dans les câbles en raison de la consommation de courant élevée sur les antiquités. Donc vérifie que tu as bien 5V avant de brancher le slot MVS qui ne consomme pas grand chose!
Bouz
Bouz
Mintissime !
Mintissime !

Messages : 1769
Date d'inscription : 11/06/2019
Age : 43
Localisation : Saint Bauzille de Putois

https://www.youtube.com/user/openio

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par chipgame32 Mer 17 Mar 2021 - 22:18

Je te prendrais une photo de l'arrière demain mais je n'ai pas vu de contacts sur les 6 vias du dessous non plus.
Ce que tu me dis avec les 5 volts ca me fait pensé a un truc. Jai mesuré les tensions sur ma prise de la borne qui était connecté sur ma carte et normalement en partant de la gauche on est censé avoir 2 gnd et 2 +5v et moi jai 2gnd 1+5v et 1 -5v c'est normal?
chipgame32
chipgame32
Bootleg
Bootleg

Messages : 18
Date d'inscription : 05/03/2021

Revenir en haut Aller en bas

Borne rené pierre mvs2 problème image Empty Re: Borne rené pierre mvs2 problème image

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
