Ecran HANTAREX MTC900
par Myliss Sam 10 Juin 2023 - 20:14
Salut les amis, j'ai eu un souci avec l'écran d'une de mes bornes.
La borne est équipée d'un moniteur HANTAREX MTC900, qui a eu plusieurs soucis.
Je les ai résolus les uns après les autres grâce à l'aide des amis de chez Gameoover, le dernier en date était un souci de couleur bleu manquante, que j'ai résolu en changeant les transistors BF871.
Hélas, quand j'allume la borne (slot MVS en mode test), j'ai une ligne blanche en plein milieu de l'écran
Vous savez d'où ça peu venir ?
Je précise qu'avant, j'avais une image, mais le bleu était manquant, et le vert était présent par moment ...
La borne est équipée d'un moniteur HANTAREX MTC900, qui a eu plusieurs soucis.
Je les ai résolus les uns après les autres grâce à l'aide des amis de chez Gameoover, le dernier en date était un souci de couleur bleu manquante, que j'ai résolu en changeant les transistors BF871.
Hélas, quand j'allume la borne (slot MVS en mode test), j'ai une ligne blanche en plein milieu de l'écran
Vous savez d'où ça peu venir ?
Je précise qu'avant, j'avais une image, mais le bleu était manquant, et le vert était présent par moment ...
Myliss- Bootleg
- Messages : 12
Date d'inscription : 26/02/2023
Age : 42
Localisation : Porto-Vecchio
Re: Ecran HANTAREX MTC900
par Bouz Sam 10 Juin 2023 - 22:35
J'enfonce une porte ouverte si je dis que tu n'as oas de déflexion verticale?
Tu as bien branché la bobine de déflexion?
Tu as bien branché la bobine de déflexion?
Bouz- Scellé
- Messages : 3007
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois -
Re: Ecran HANTAREX MTC900
par Myliss Sam 10 Juin 2023 - 23:54
Vu que j'ai branché tous les fils, je penses que Oui, mais imagine que cette bobine doit ce trouver sur une des PCB du crt ? Si tu me dit ou elle ce trouves, ou à quoi elle ressemble, je pourrais vérifier
Myliss- Bootleg
- Messages : 12
Date d'inscription : 26/02/2023
Age : 42
Localisation : Porto-Vecchio
Re: Ecran HANTAREX MTC900
par Bouz Dim 11 Juin 2023 - 3:26
C'est juste une paire de fils entre la platine et le yoke.
Si je ne dis pas de bêtises, il y en a une pour la déflexion H et une pour la déflexion V. La différence entre les deux est l'espacement entre les 2 fils sur le connecteur.
Voilà. Sinon, il y a sûrement des gens qui savent des choses par ici. A part quelques télés, je ne suis pas intervenu sur des CRT.
Si je ne dis pas de bêtises, il y en a une pour la déflexion H et une pour la déflexion V. La différence entre les deux est l'espacement entre les 2 fils sur le connecteur.
Voilà. Sinon, il y a sûrement des gens qui savent des choses par ici. A part quelques télés, je ne suis pas intervenu sur des CRT.
Bouz- Scellé
- Messages : 3007
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois -
Re: Ecran HANTAREX MTC900
par theWave Dim 11 Juin 2023 - 22:11
Tu as 2 problèmes différents sur le même tube c'est ça ?
Pas de de déflexion verticale : ne laisse pas allumé ton tube comme ça car ça va te cramer le tube. regarde juste après.
Pour la couleur bleue manquante : vérifie si tu n'as pas de soudure sèche au niveau de la neck bord. En cas de couleur manquante c'ets la panne la pus classique.
Pas de de déflexion verticale : ne laisse pas allumé ton tube comme ça car ça va te cramer le tube. regarde juste après.
Pour la couleur bleue manquante : vérifie si tu n'as pas de soudure sèche au niveau de la neck bord. En cas de couleur manquante c'ets la panne la pus classique.
_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave- Pièce unique
- Messages : 10095
Date d'inscription : 25/10/2015
Re: Ecran HANTAREX MTC900
par theWave Dim 11 Juin 2023 - 22:17
Un tuto en espagnol sur ce problème de déflexion sur des Hantarex 9000:
_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave- Pièce unique
- Messages : 10095
Date d'inscription : 25/10/2015
Re: Ecran HANTAREX MTC900
par Myliss Lun 12 Juin 2023 - 9:08
Salut theWave, et merci pour ta réponse.
J'ai résolu le souci de couleur bleu manquante comme dit dans mon post, par un changement des transistors (BF871).
Mon souci semble être le manque de "déflexion" vertical. Le tuto que tu as link est pour un MTC9000, j'ai MTC900. Je ne doute pas que les tubes soient très proches, car fabriqué par le même constructeur, mais par exemple, je n'ai pas de TDA1670A sur MTC 900.
Je vais quand même regarder si un des fils qui est soudé sur le tube ne s'est pas dessoudé, j'ai sorti et replacé la platine un nombre incalculable de fois pour essayer de la dépanner, il n'est pas improbable que je sois passé à côté.
J'ai résolu le souci de couleur bleu manquante comme dit dans mon post, par un changement des transistors (BF871).
Mon souci semble être le manque de "déflexion" vertical. Le tuto que tu as link est pour un MTC9000, j'ai MTC900. Je ne doute pas que les tubes soient très proches, car fabriqué par le même constructeur, mais par exemple, je n'ai pas de TDA1670A sur MTC 900.
Je vais quand même regarder si un des fils qui est soudé sur le tube ne s'est pas dessoudé, j'ai sorti et replacé la platine un nombre incalculable de fois pour essayer de la dépanner, il n'est pas improbable que je sois passé à côté.
Myliss- Bootleg
- Messages : 12
Date d'inscription : 26/02/2023
Age : 42
Localisation : Porto-Vecchio
Re: Ecran HANTAREX MTC900
par theWave Lun 12 Juin 2023 - 9:27
Merde effectivement tu as un 900 j'ai pas fait gaffe.
Voici le manuel du MTC900:
http://www.andysarcade.de/data/coinop/videogames/raster%20monitors/hantarex/mtc900/hantarex_mtc900_ds3_deflection.pdf
Là aussi:
http://files.arcadeinfo.de/Monitore/Hantarex%20MTC%20900-E.pdf
c'est une panne fréquente, tu vas réussir à te dépatouiller je pense.
Voici le manuel du MTC900:
http://www.andysarcade.de/data/coinop/videogames/raster%20monitors/hantarex/mtc900/hantarex_mtc900_ds3_deflection.pdf
Là aussi:
http://files.arcadeinfo.de/Monitore/Hantarex%20MTC%20900-E.pdf
c'est une panne fréquente, tu vas réussir à te dépatouiller je pense.
_________________
Sanjuro a écrit:en Special Guest Star, WRC dans le rôle de theWave
ancien directeur du service de renseignements NGS, il a le bras long comme un anaconda sous stéroïdes, si un gros bonnet doit se coucher, c'est qu'il en a donné l'ordre.
theWave- Pièce unique
- Messages : 10095
Date d'inscription : 25/10/2015
Re: Ecran HANTAREX MTC900
par Myliss Jeu 22 Juin 2023 - 14:25
Vous connaissez l'histoire du connard qui commande un TDA2593 qui s'occupe de la déflexion Horizontal, quand il a un problème de déflexion Vertical, qui est assuré par un TDA2653A ?
Eh bien moi oui… Encore une semaine à attendre le facteur : ouaiiii ... tué moi plz -_-.
La suite au prochain épisode.
Eh bien moi oui… Encore une semaine à attendre le facteur : ouaiiii ... tué moi plz -_-.
La suite au prochain épisode.
Myliss- Bootleg
- Messages : 12
Date d'inscription : 26/02/2023
Age : 42
Localisation : Porto-Vecchio
Re: Ecran HANTAREX MTC900
par snkspirit Jeu 22 Juin 2023 - 20:26
C"est ballot...
_________________
Y'a pas de pierre dure, que des bras mous !!!
snkspirit- Pièce unique
- Messages : 8914
Date d'inscription : 28/06/2017
Age : 45
Localisation : Attention d'Angers (49)
Re: Ecran HANTAREX MTC900
par Bouz Jeu 22 Juin 2023 - 22:37
Typiquement le genre d'ânerie que je pourrais faire :-).
Après, je finis par acheter en Europe parce que je suis pressé, et ça me coûte une boule.
Après, je finis par acheter en Europe parce que je suis pressé, et ça me coûte une boule.
Bouz- Scellé
- Messages : 3007
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois -
Re: Ecran HANTAREX MTC900
par Myliss Mar 4 Juil 2023 - 20:20

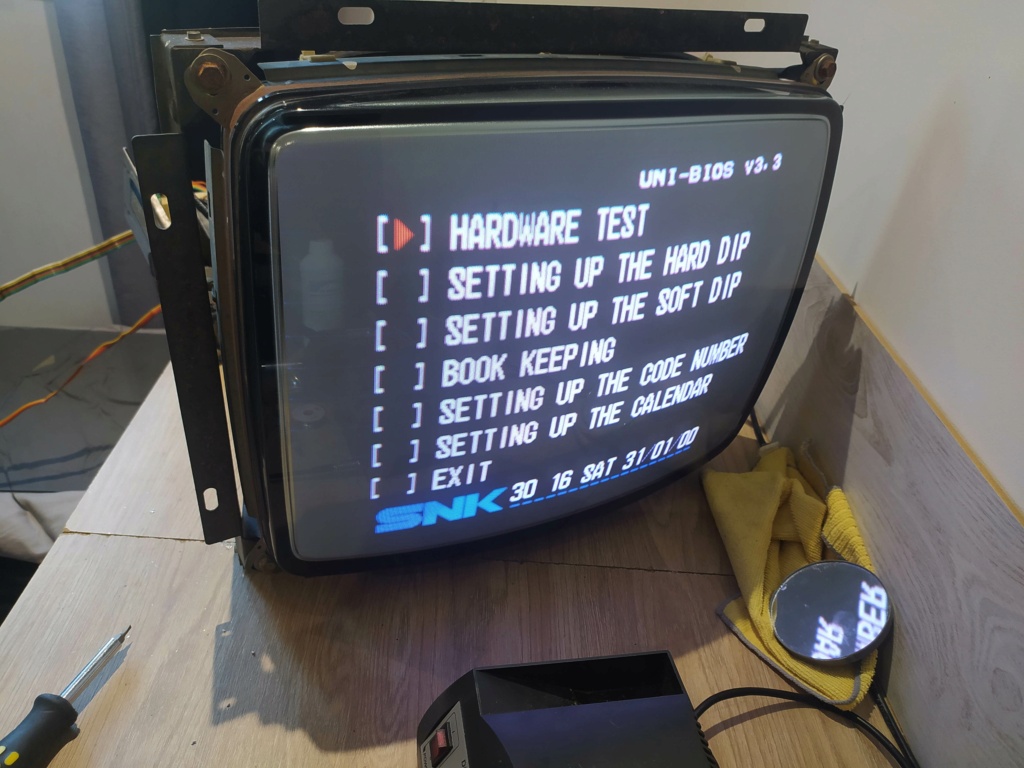

ENFIN ! Un grand merci aux camarades de Gameoover qui m'ont beaucoup aidé également.
Comment ça fait plaisir ! Depuis janvier que j'étais sur cet écran qui m'en aura fait baver ! Je réparais un problème qu'un autre surgissait !
Dernier changement en date : celui du TDA1470, responsable du balayage verticale.
@Bouz, manque plus qu'une PCB Twin Eagle 2 fonctionnelle
Comment ça fait plaisir ! Depuis janvier que j'étais sur cet écran qui m'en aura fait baver ! Je réparais un problème qu'un autre surgissait !
Dernier changement en date : celui du TDA1470, responsable du balayage verticale.
@Bouz, manque plus qu'une PCB Twin Eagle 2 fonctionnelle
Myliss- Bootleg
- Messages : 12
Date d'inscription : 26/02/2023
Age : 42
Localisation : Porto-Vecchio
Bouz- Scellé
- Messages : 3007
Date d'inscription : 11/06/2019
Age : 46
Localisation : Saint Bauzille de Putois -
